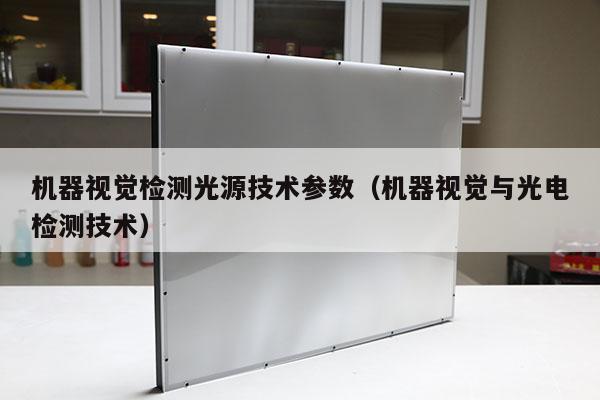

机器视觉检测光源技术参数（机器视觉与光电检测技术）

本文目录一览：

• 1、机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法
• 2、简述机器视觉系统中如何选择光源
• 3、机器视觉光源的核心技术
• 4、详细介绍机器视觉光源的特点和应用
• 5、机器视觉光源的如何选择
• 6、机器视觉光源

机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法

1、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

简述机器视觉系统中如何选择光源

机器视觉系统该怎么选用光源?应该注重以下的几点特性

1、 对比度

对比度是机器视觉检测技术中比较重要的一个指标，整个检测任务就是将被检测的物体数据与标准物体的特征数据进行对比，从而进行区分，所以好的光源应该要保证将物体的特征明显的表现出来，易于与其他物体形成对比。

那么，怎么用光源来检测图像的对比度呢?我们可以使用相同颜色的光源照射物体，看看是否有部分变亮;或是采用相反颜色的光源照射物体，看看是否有部分变暗;或是采用不同的波长照射物体，物体穿透能力越强，波长则越短。

2、适应性

好的光源应该能够做到在实验中和实际中的效果一致，要拥有良好的适应环境的性能。

3、均匀性

光源在使用的时候要保证均匀性，要保证整个系统的正常运行

4、可维护性

机器视觉光源的核心技术

机器视觉系统的核心是图像采集和处理。所有信息均来源于图像之中，图像本身的质量对整个视觉系统极为关键。而光源则是影响机器视觉系统图像水平的重要因素，因为它直接影响输入数据的质量和至少30%的应用效果

通过适当的光源照明设计，使图像中的目标信息与背景信息得到最佳分离，可以大大降低图像处理算法分割、识别的难度，同时提高系统的定位、测量精度，使系统的可靠性和综合性能得到提高。反之，如果光源设计不当，会导致在图像处理算法设计和成像系统设计中事倍功半。因此，光源及光学系统设计的成败是决定系统成败的首要因素。在机器视觉系统中，光源的作用至少有以下几种：

1.照亮目标，提高目标亮度；

2.形成最有利于图像处理的成像效果；

3.克服环境光干扰，保证图像的稳定性；

4.用作测量的工具或参照；

由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例，要设计相应的照明装置，以达到最佳效果。机器视觉系统的光源的价值也正在于此。

图像的质量好坏，也就是看图像边缘是否的锐利，具体来说：

1、将感兴趣部分和其他部分的灰度值差异加大

2、尽量消隐不感兴趣部分

3、提高信噪比，利于图像处理

4、减少因材质、照射角度对成像的影响

常用的有LED光源、卤素灯（光纤光源）、高频荧光灯。目前LED光源最常用，主要有如下几个特点：

·可制成各种形状、尺寸及各种照射角度；

·可根据需要制成各种颜色，并可以随时调节亮度；

·通过散热装置，散热效果更好，光亮度更稳定；

·使用寿命长；

·反应快捷，可在10微秒或更短的时间内达到最大亮度；

·电源带有外触发，可以通过计算机控制，起动速度快，可以用作频闪灯；

·运行成本低、寿命长的LED，会在综合成本和性能方面体现出更大的优势；

·可根据客户的需要，进行特殊设计。

详细介绍机器视觉光源的特点和应用

1、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；可选配漫射板导光，光线均匀扩散。

应用领域：PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。

应用领域：机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。

应用领域：金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。

应用领域：系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；

应用领域：用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。

应用领域：合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。

应用领域：阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。

应用领域：适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。

应用领域：CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。

应用领域：VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

机器视觉光源的如何选择

光源选择应注重以下几点：

1、 对比度

好的光源应该要保证将物体的特征明显的表现出来，易于与其他物体形成对比。那么，怎么用光源来检测图像的对比度呢？可以使用相同颜色的光源照射物体，看看是否有部分变亮；或是采用相反颜色的光源照射物体，看是否有部分变暗；或是采用不同的波长照射物体，物体穿透能力越强，波长则越短。

2、适应性

好的光源应该能够做到在实验中和实际中的效果一致，要拥有良好的适应环境的性能。

3、均匀性

光源在使用的时候要保证均匀性，要保证整个系统的正常运行

4、可维护性

可以了解下51camera自主研发的机器视觉光源

ZQA-3000W 为51camera自主研发，专为复杂环境下视觉照明使用的光源。具有照射范围大，亮度高，亮度稳定等优点。在高速频闪的工作模式下可以精准控制点亮时刻及点亮时间；可以在高速、远距离、大范围、危险环境、高温、光线干扰等各种环境下为视觉系统提供可靠的照明。

ZQA-3000W 选用超高品质材料，瞬间亮度超高、稳定性好。在指定大小区域内，可以达到 1000000Lux 以上瞬间亮度。产品可无衰减点亮 10^8 次以上。

ZQA-3000W 采用独有技术，可瞬间增量至普通光源的十倍以上。 驱动电路为自主研发电路，点亮时间可做 us 级调节，可提供反接保护，过载保护等。

应用场景：

公路智能交通

轨道交通

隧道检测

大型工件定位及检测

机器人抓取

安全与监控

医药生产

化学生产

高温状态下物体检测

想了解更多机器视觉光源产品及光源选择相关内容可登录：网页链接

机器视觉光源

可以了解下51camera自主研发的机器视觉光源

ZQA-3000W 为51camera自主研发，专为复杂环境下视觉照明使用的光源。具有照射范围大，亮度高，亮度稳定等优点。在高速频闪的工作模式下可以精准控制点亮时刻及点亮时间；可以在高速、远距离、大范围、危险环境、高温、光线干扰等各种环境下为视觉系统提供可靠的照明。

ZQA-3000W 选用超高品质材料，瞬间亮度超高、稳定性好。在指定大小区域内，可以达到 1000000Lux 以上瞬间亮度。产品可无衰减点亮 10^8 次以上。

ZQA-3000W 采用独有技术，可瞬间增量至普通光源的十倍以上。 驱动电路为自主研发电路，点亮时间可做 us 级调节，可提供反接保护，过载保护等。

应用场景

公路智能交通

轨道交通

隧道检测

大型工件定位及检测

机器人抓取

安全与监控

医药生产

化学生产

高温状态下物体检测

想了解更多机器视觉光源产品及相关内容可登录：网页链接
