pcb机器视觉光源检测（机器视觉led点光源）

本文目录一览：

• 1、自动化流水线上机器视觉如何对PCB板进行在线综合检测
• 2、机器视觉检测都检测什么？原理是什么？
• 3、详细介绍机器视觉光源的特点和应用
• 4、PCB板怎么检测，用什么光源比较合适

自动化流水线上机器视觉如何对PCB板进行在线综合检测

在现代电子产品世界中，印刷电路板（以下简称PCB）是集成各种电子元器件的信息载体，在电子领域中有着广泛的应用，其质量直接影响到产品的性能，很难想象在一台电子设备中有不采用PCB的，在PCB制造过程中，PCB上的元器件安装普遍采用表面贴片安装技术。随着电子 科技 技术的发展和电子制造业的发展，电子产品趋于更轻、更小、更薄化。所以PCB的质量如何将对电子产品能否长期正常可靠工作带来非常大的影响。提高PCB的质量是电子产品制造厂商应引起足够重视的重要课题。

接下来我们就来聊聊机器视觉在PCB上面的应用

首先PCB缺陷检测包括两部分：焊点缺陷检测和元器件检测，传统的检测采用人工检测方法，容易漏检、检测速度慢、检测时间长、成本高，已经逐渐不能够满足生产需要。因此，设计一种高效精准搭载工业相机以取代人眼的机器视觉PCB检测系统，具有非常重要的现实意义。

机器视觉检测技术是建立在图像处理算法的基础上，通过数字图像处理与模式识别的方法来实现，与传统的人工检测技术相比，提高了缺陷检测的效率和准确度。

为了有助于PCB的制造厂商在生产工艺实施的早期阶段能够发现所产生的缺陷，目前越来越多的筛网印刷设备制造厂商在他们所制造的筛网印刷设备中综合了在线机器视觉技术。

首先，它们能够在印刷操作实施以后直接发现所存在的缺陷情况，在主要的制造成本被添加上PCB以前，可以让操作者能及时处理有关的问题。该步骤一般包含在电路板从印刷装置上移下来的时候、在清洗剂中清冼好了以后、以及在返修好了返回生产线的时候。

在者，因为在该阶段发现了有关的缺陷，所以可以预防有缺陷的电路板送达生产线的后端。于是预防了返修现象或者在有些场合所形成的废弃现象。

也许是最重要的：能够给操作者以及时的反馈，使之明了正在操作中的印刷工艺操作是否良好，进而可以有效地防止缺陷的产生。

为了能够在这一层面的工艺操作过程中提供有效的控制，配置在线视觉系统能够检测焊膏涂覆好了以后的PCB上焊盘的情况，以及相应的印刷模板缝隙是否存在堵塞或者拖尾现象。绝大多数情况下，对微细间距的元器件进行检测是为了优化检测时间和集中于*容易产生问题的区域。为此，当消除了所可能产生的问题的时候，在检测方面所花费的这点时间还是值得的。

其次是焊膏的检测，具体可分为对PCB上焊膏的检测和对印刷模板上的焊膏检测二大类：

a. 对PCB的检测

主要检测印刷区域、印刷偏移和桥接现象。对印刷区域的检测是指在每个焊盘上面的焊膏面积。过量的焊膏可能会引发桥接现象的发生，而过小的焊膏也会引发焊接点不牢固的现象产生。对印刷偏移的检测是针对位于焊盘上的焊膏数量与规定的位置是否有不同。对桥接现象的检测是针对在相邻两个焊盘之间所施加的焊膏是否超过了规定的数量。这些多余的焊膏可能会引发电气短路现象。

b. 对印刷模板的检测

对印刷模板的检测主要为针对阻塞和拖尾现象的检测。对阻塞的检测是指检测在印刷模板上的孔中是否堆积了焊膏。如果孔被堵塞住了的话，那么在下一个印刷点上可能所施加的焊膏会显得太少。对拖尾的检测是指是否有过量的焊膏堆积在印刷模板的表面上。这些过量的焊膏可能会施加在电路板上不应导通的位置上面，从而引发电气连接问题。

在国外，机器视觉的应用普及主要体现在半导体及电子行业，其中大概40-50%都集中在半导体行业。具体如：PCB印刷电路：各类生产印刷电路板组装技术、设备；单、双面、多层线路板，覆铜板及所需的材料及辅料；辅助设施以及耗材、油墨、药水药剂、配件；电子封装技术与设备；丝网印刷设备及丝网周边材料等。

而在中国，视觉技术的应用开始于90年代，因为行业本身就属于新兴的领域，再加之机器视觉产品技术的普及不够，导致以上各行业的应用几乎空白。目前国内机器视觉大多为国外品牌。国内大多机器视觉公司基本上是靠代理国外各种机器视觉品牌起家，随着机器视觉的不断应用，公司规模慢慢做大，技术上已经逐渐成熟。

机器视觉检测都检测什么？原理是什么？

视觉检测是一种利用人眼视觉系统进行检测的技术，具体就是把被检测物体的图像投射到摄像头或人眼中，通过图像处理算法对图像进行分析，从而判断被检测物体是否符合要求。通俗点说，就像我们看东西一样，把被检测物体的图像放到机器里，机器帮我们看是否合格。

视觉检测设备包括光源、镜头、摄像头、图像处理系统等组成部分。光源就是提供光线，让被检测物体反射出图像，并且在照明条件下提高图像的质量。镜头主要是调节光线的方向和对被检测物体进行焦距调节，让图像更清晰。摄像头把被检测物体的图像转换成电信号，输出给图像处理系统进行分析处理。

图像处理系统是视觉检测的核心，通过对图像进行分析处理，得出检测结果。图像处理的过程包括图像采集、预处理、特征提取、分类识别等步骤。其中，特征提取是非常关键的一步，因为只有通过特征提取才能更准确地判断被检测物体是否符合要求。

视觉检测可以用于检测各种产品，例如：

电子产品：手机、平板电脑、电视、电脑等；

医药产品：药品、医疗器械等；

食品饮料：瓶装水、饮料、罐头食品等；

化妆品：口红、睫毛膏、粉底等；

汽车零部件：发动机零件、汽车轮胎、制动系统等；

纺织品：服装、鞋帽等；

塑料制品：塑料瓶、塑料袋、塑料容器等。

视觉检测可以对这些产品进行缺陷检测、尺寸检测、外观检测等，以确保产品质量符合标准和客户要求。

详细介绍机器视觉光源的特点和应用

1、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；可选配漫射板导光，光线均匀扩散。

应用领域：PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。

应用领域：机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

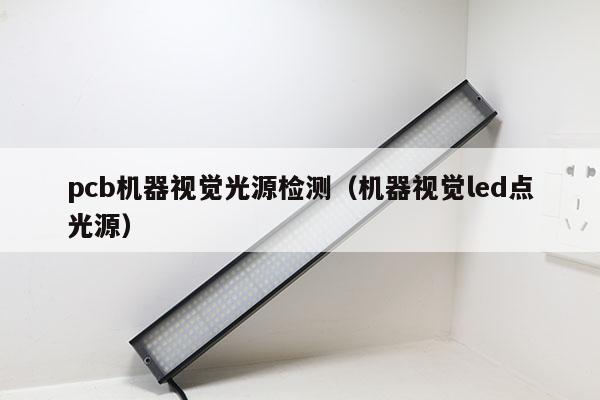

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。

应用领域：金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。

应用领域：系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；

应用领域：用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。

应用领域：合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。

应用领域：阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。

应用领域：适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。

应用领域：CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。

应用领域：VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

PCB板怎么检测，用什么光源比较合适

你说的是AOI检测吗？

正常的情况根据板面反光情况进行光源调整，一般内层PCB的光源较弱，而外层的PCB光源相对来说就比较强了，这些需要进行光源参数调整，即做光，根据产品的情况，在专用的做光软件里既可以做光。具体的做光方法步骤如果不会的话，可以跟供应商沟通
