机器视觉光源对于pcb的检测案例（机器视觉光源对于pcb的检测案例有哪些）

本文目录一览：

• 1、自动化流水线上机器视觉如何对PCB板进行在线综合检测
• 2、机器视觉光源led应用是如何的呢？
• 3、机器视觉光源的选择
• 4、机器视觉检测设备可以检测哪些产品？
• 5、机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法
• 6、机器视觉系统常见的光源有哪些，每种光源适合在什么场合应用

自动化流水线上机器视觉如何对PCB板进行在线综合检测

在现代电子产品世界中，印刷电路板（以下简称PCB）是集成各种电子元器件的信息载体，在电子领域中有着广泛的应用，其质量直接影响到产品的性能，很难想象在一台电子设备中有不采用PCB的，在PCB制造过程中，PCB上的元器件安装普遍采用表面贴片安装技术。随着电子 科技 技术的发展和电子制造业的发展，电子产品趋于更轻、更小、更薄化。所以PCB的质量如何将对电子产品能否长期正常可靠工作带来非常大的影响。提高PCB的质量是电子产品制造厂商应引起足够重视的重要课题。

接下来我们就来聊聊机器视觉在PCB上面的应用

首先PCB缺陷检测包括两部分：焊点缺陷检测和元器件检测，传统的检测采用人工检测方法，容易漏检、检测速度慢、检测时间长、成本高，已经逐渐不能够满足生产需要。因此，设计一种高效精准搭载工业相机以取代人眼的机器视觉PCB检测系统，具有非常重要的现实意义。

机器视觉检测技术是建立在图像处理算法的基础上，通过数字图像处理与模式识别的方法来实现，与传统的人工检测技术相比，提高了缺陷检测的效率和准确度。

为了有助于PCB的制造厂商在生产工艺实施的早期阶段能够发现所产生的缺陷，目前越来越多的筛网印刷设备制造厂商在他们所制造的筛网印刷设备中综合了在线机器视觉技术。

首先，它们能够在印刷操作实施以后直接发现所存在的缺陷情况，在主要的制造成本被添加上PCB以前，可以让操作者能及时处理有关的问题。该步骤一般包含在电路板从印刷装置上移下来的时候、在清洗剂中清冼好了以后、以及在返修好了返回生产线的时候。

在者，因为在该阶段发现了有关的缺陷，所以可以预防有缺陷的电路板送达生产线的后端。于是预防了返修现象或者在有些场合所形成的废弃现象。

也许是最重要的：能够给操作者以及时的反馈，使之明了正在操作中的印刷工艺操作是否良好，进而可以有效地防止缺陷的产生。

为了能够在这一层面的工艺操作过程中提供有效的控制，配置在线视觉系统能够检测焊膏涂覆好了以后的PCB上焊盘的情况，以及相应的印刷模板缝隙是否存在堵塞或者拖尾现象。绝大多数情况下，对微细间距的元器件进行检测是为了优化检测时间和集中于*容易产生问题的区域。为此，当消除了所可能产生的问题的时候，在检测方面所花费的这点时间还是值得的。

其次是焊膏的检测，具体可分为对PCB上焊膏的检测和对印刷模板上的焊膏检测二大类：

a. 对PCB的检测

主要检测印刷区域、印刷偏移和桥接现象。对印刷区域的检测是指在每个焊盘上面的焊膏面积。过量的焊膏可能会引发桥接现象的发生，而过小的焊膏也会引发焊接点不牢固的现象产生。对印刷偏移的检测是针对位于焊盘上的焊膏数量与规定的位置是否有不同。对桥接现象的检测是针对在相邻两个焊盘之间所施加的焊膏是否超过了规定的数量。这些多余的焊膏可能会引发电气短路现象。

b. 对印刷模板的检测

对印刷模板的检测主要为针对阻塞和拖尾现象的检测。对阻塞的检测是指检测在印刷模板上的孔中是否堆积了焊膏。如果孔被堵塞住了的话，那么在下一个印刷点上可能所施加的焊膏会显得太少。对拖尾的检测是指是否有过量的焊膏堆积在印刷模板的表面上。这些过量的焊膏可能会施加在电路板上不应导通的位置上面，从而引发电气连接问题。

在国外，机器视觉的应用普及主要体现在半导体及电子行业，其中大概40-50%都集中在半导体行业。具体如：PCB印刷电路：各类生产印刷电路板组装技术、设备；单、双面、多层线路板，覆铜板及所需的材料及辅料；辅助设施以及耗材、油墨、药水药剂、配件；电子封装技术与设备；丝网印刷设备及丝网周边材料等。

而在中国，视觉技术的应用开始于90年代，因为行业本身就属于新兴的领域，再加之机器视觉产品技术的普及不够，导致以上各行业的应用几乎空白。目前国内机器视觉大多为国外品牌。国内大多机器视觉公司基本上是靠代理国外各种机器视觉品牌起家，随着机器视觉的不断应用，公司规模慢慢做大，技术上已经逐渐成熟。

机器视觉光源led应用是如何的呢？

东莞索菲电子新推出机器视觉光源led，机器视觉光源直接影响到图像的质量，进而影响到系统的性能。所以我们说光源起到的作用：就是获得对比鲜明的图像。其应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查，机械零件尺寸的测量，电子元件，胶片污点检测，透明物体划痕检测，金属表面检查，图像扫描，表面裂缝检测，LCD面板检测，系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别等等。

机器视觉光源的选择

机器视觉光源的选择

机器视觉光源的选择，现代生活中日常照明离不开灯光，房屋装修更是对光源的要求比较高，光源大体分为冷光和暖光，不同光源视觉感都不同，下面一起来了解一下，机器视觉光源的选择。

机器视觉光源的选择1

机器视觉光源

机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格不合格、有无等，实现自动识别功能。

机器视觉光源的选择

一、简单的预备知识

1、因材质和厚度不同、对光的透过特性（透明度）各异。

2、光根据其波长之长短、对物质的穿透能力（穿透率）各异。

3、光的波长越长、对物质的透过力越强，光的波长越短、在物质表面的扩散率越大。

4、透射照明、即是使光线透射对象物、并观察其透过光之照明手法。

二、光源

1、穏定均匀的光源极其重要。

2、目的：将被测物与背景尽量明顕区分。

3、摂取图像时、最重要之处是如何鲜明地获得：被测物与背景的浓淡差。

4、目前，在图像处理领域中最広范的技术手法是：二值化（白黒）处理。

以上就是我针对机器视觉光源的选择这一科技的发明阐述的资料了，随着科技的发达每天都有很多新鲜的东西问世，无论是那一方面的机器还是新鲜事物都是随着人们的需求而发展的。像褪壳机一类的就是褪花生跟瓜子发明的，都是省力又省时间的伟大发明呢。

机器视觉光源的选择2

一套完整的视觉检测系统主要包含图像采集部分和图像分析部分，而图像采集部分主要由工业相机、工业镜头以及机器视觉光源承担，今天我们主要介绍机器视觉光源的相关基础知识及选型技巧。

首先我们需要了解，机器视觉中的光源起到哪些作用：

1.照亮目标，提高亮度；

2.形成有利于图像处理的成像效果，降低系统的复杂性和对图像处理算法的要求；

3.克服环境光干扰，保证图像稳定性，提高系统的精度、效率。

恰当的光源照明设计可以使图像中的目标信息与背景信息得到最佳分离，这样不仅大大降低图像处理的算法难度，同时也提高系统的精度和可靠性。但非常遗憾，目前没有通用的机器视觉照明系统应对不同的检测要求，因此针对每个特定的案例，都需要设计合适的照明装置，以达到最佳效果。而不合适的照明，则会引起很多问题，机器视觉光源如此重要，却往往被很多人忽视。

目前机器视觉光源主要采用LED（发光二极管），由于其形状自由度高、使用寿命长、响应速度快、单色性好、颜色多样、综合性价比高等特点在行业内广泛应用：

一、形状自由度

一个LED光源是由许多单个LED组合而成的，因而跟其他光源相比，可做成更多的形状，更容易针对用户的情况，设计光源的形状和尺寸。

二、使用寿命长

为了使图像处理单元得到精确的、重复性好的测量结果，照明系统必须保证相当长的时间内能够提供稳定的图像输入。LED光源在连续工作10000到30000小时后，亮度衰减，但远比其他光源效果好。此外，用控制系统使其间断工作，可抑制发光管发热，寿命也将延长一倍。

三、响应速度快

LED发光管响应时间很短，响应时间的真正意义是能按要求保证多个光源或一个光源不同区域之间的工作切换，采用专用控制器给LED光源供电时，达到最大照度的时间小于10s。

四、颜色多样

除了光源的形状以外，得到稳定图像输入的另一方面就是选择光源的颜色。甚至相同形状的光源，由于颜色的不同得到的图像也会有很大的差别。实际上，如何利用光源颜色的技术特性得到最佳对比度的图像效果一直是光源开发的主要方向。

五、综合性运营成本低

选用低廉而性能没有保证的产品，初次投资的节省很快会被日常的维护、维修费用抵消。其他光源不仅耗电是LED光源的2~10倍，而且几乎每月就要更换，浪费了维修工程师许多宝贵的时间。而且投入使用的光源越多，在器件更换和人工方面的花费就越大，因此选用寿命长的LED光源从长远看是很经济的'。

机器视觉照明技术基础知识：

1）照射方式

选择不同的光源，控制和调节照射到物体上的入射光的方向是机器视觉系统设计的最基本的参数。它取决于光源的类型和相对于物体放置的位置，一般来说有两种最基本的方式：直射光和漫射光，所有其它的方式都是从这两种方法中延伸出来的。

直射光：入射光基本上来自一个方向，射角小，它能投射出物体阴影；

漫射光：入射光来自多个方向，甚至于所有的方向，它不会投射出明显的阴影。

2）反射方式

物体反射光线有两种不同的反射特性：直反射和漫反射。

直反射：光线的反射角等于入射角。直反射有时用途很大，有时又可能产生极强的眩耀。在大多数情况应避免镜面反射。

漫反散：照射到物体上的光从各个方向漫散出去。在大多数实际情况下，漫散光在某个角度范围内形成，并取决于入射光的角度。

3）颜色

光谱中很大的一部分电磁波谱是人眼可见的，在这个波长范围内的电磁辐射被称作可见光，范围在400nm至760nm之间（有的人可以观测到380~780nm），即从紫色380nm到红色780nm。

色环就是把可见光光谱中的色彩进行排序，形成红色连接到另一端的紫色。机器视觉中应用的色环通常包括6种不同的颜色，分为两大类：暖色和冷色。暖色由红色调构成，冷色来自于蓝色调。通常用相反色温的光线照射，图像可以达到最高级别的对比度；相同色温的光线照射，可以有效滤除。因此灵活利用色温特性，对我们选择光源很有帮助。

4）明视场和暗视场

明视场是最常用的照明方案，采用正面直射光照射形成。而暗视场主要由低角度或背光照明形成。对于不同项目检测需求，选择不同类型的照明方式，一般来说暗视场会使背景呈现黑暗，而被检物体则呈现明亮。

5）光源分类

目前主要有以下几种分类方式：

a）颜色

常用光源颜色集中在可见光范围，主要有白光（复合光）、红色、蓝色、绿色，另外红外光也比较普及，而紫外光由于各种原因，应用较少。

b）外形

各厂家会根据不同光源外形特性进行分类，也是目前的主流分类，比如环形光源、环形低角度光源、条形光源、圆顶光源（碗光源/穹顶光源）、面光源等。

c）工作原理/特性

按不同的应用方式或者原理进行分类，主要有无影光源、同轴光源、点光源、线光源、背光源、组合光源以及结构光源等。

常见的光源类型及照明方式

1.一般目的的照明（直接照明）：光直接射向物体，得到清楚的影像。

当我们需要得到高对比度物体图像的时候，这种类型的光很有效。但是当我们用它照在光亮或反射的材料上时，会引起类似镜面的反光。通用照明一般采用环状或点状照明。环光是一种常用的通用照明方式，很容易安装在镜头，可给漫反射表面提供足够的照明。

2.暗场照明：暗场照明是相对于物体表面提供低角度照明。

使用工业相机拍摄镜子，如果视野内能看见光源就认为是亮场照明，相反的在视野中看不到光源就是暗场照明。因此光源是亮场照明还是暗场照明与光源的位置有关。通常，暗场照明应用于对表面突起部分的照明或表面纹理变化的照明。

3.背光照明：从物体背面射过来均匀视场的光，通过相机可以看到物面的侧面轮廓。

背光照明常用于测量物体的尺寸和方向。背光照明产生很强的对比度。应用背光技术时，物体表面特征可能会丢失。例如，可以应用背光技术测量硬币的直径，但是却无法判断硬币的正反面。

4.漫射照明：连续漫反射照明应用于物体表面的反射性或者表面有复杂的角度。

连续漫反射照明应用半球形的均匀照明，以减小影子及镜面反射。这种照明方式对于完全组装的电路板照明非常有用。这种光源可以达到170球面度立体角范围的均匀照明。

5.同轴照明：同轴光的形成——通过垂直墙壁出来的发散光，射到一个使光向下的分光镜上，相机从上面通过分光镜看物体。

这种类型的光源对检测高反射的物体特别有帮助，还适合在周围环境产生阴影的影响下，检测面积不明显的物体。

6.偏振片：只允许振动方向平行于其允许方向的光通过，垂直分量被截止。

针对具体的应用，从众多的方案中选择一个最好的照明系统是整个图像处理系统稳定工作的关键。

机器视觉检测设备可以检测哪些产品？

机器视觉系统就是利用机器代替人眼来做各种测量和判断。它是计算机学科的一个重要分支，它综合了光学、机械、电子、计算机软硬件等方面的技术，涉及到计算机、图像处理、模式识别、人工智能、信号处理、光机电一体化等多个领域。图像处理和模式识别等技术的快速发展，也大大地推动了机器视觉的发展。它在检测缺陷和防止缺陷产品被配送到消费者的功能方面具有不可估量的价值。

视觉检测设备可以持续检测，检测精准度高，没有误检率，节省了大量的人工成本，所以使用视觉检测设备的使用成本更低，因此，也更受企业青睐。

视觉检测设备广泛用于饮料、食品、制药、日化、电子、工业品、五金、军工等产品净含量苛刻的行业。

机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法

1、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

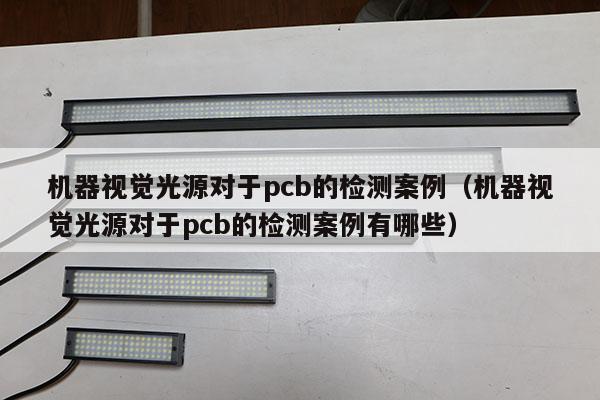

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

机器视觉系统常见的光源有哪些，每种光源适合在什么场合应用

1、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。
