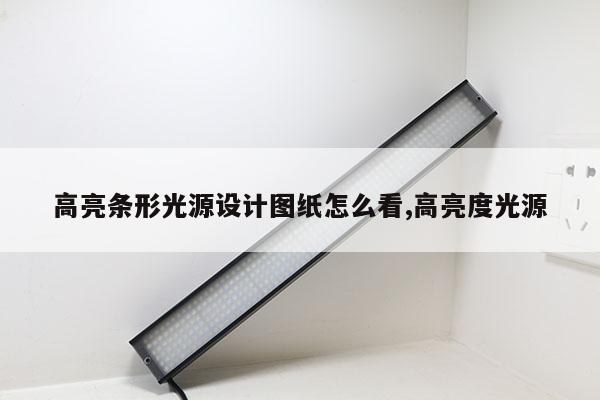

高亮条形光源设计图纸怎么看,高亮度光源

本文目录一览：

• 1、光缆施工图纸怎么看
• 2、图纸怎么看懂的最快
• 3、怎么能快速看明白照明图纸?谢谢了，大神帮忙啊
• 4、如何学会看图纸
• 5、图纸怎么看

光缆施工图纸怎么看

1.首先要看懂各种图例，这种图纸里面的主体是你自己要施工的线路，线路上的各种附属设施。其他的标示只是一些参照物，线路本身的图纸你可别说你看不懂，其他的参照物如果没有特别准确的距离说明，也可以忽略，但大概的方位不能错，比如图纸的某个地段要经过某村庄左侧，你从右侧经过就不行，如果有距离说明，就必须按图纸给出的距离来施工。

2.另外（TXL5-015）光缆成端接头在预算中的算法 其实很简单，这里我以FTTH模式为例，如果光缆是成端在光交上的话，从光缆交接箱内放出来几条光缆的芯数之和就是光交上成端的，比如从光散悔交内分别出来一条6D光缆、一条12D光缆、一条24D光缆，那么光交上的成端就是6+12+24＝42芯。当然，光缆入户也是要成端的，也是按设备（这里我就说光纤箱）所需的芯数之和。然后的话，把入户光缆在设备上的成端芯数加上光交成端的芯数的总和，就是光缆的成端接头的芯数。（TXL5-002）光缆接续在预算中的算法 这咋说呢，光缆接续的个数实际上就是按光缆接头盒的个数确定的，假如你从光交内出态隐一条24D光缆出来后放了一个光缆接头盒，那在工日中TXL5-002、光缆接续(24芯以下)就取1个拉。

拓展资料：

1. 光纤表示: SYGFV-75-5-SC20-CC 单模光纤(SingleModeFiber):中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光纤。因此，其模间色散很小，适用帆掘厅于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。后来又发现在1.31μm波长处，单模光纤的材料色散和波导色散一为正、一为负，大小也正好相等。这样，1.31μm波长区就成了光纤通信的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段1.31μm常规单模光纤的主要参数是由国际电信联盟ITU-T在G652建议中确定的，因此这种光纤又称G652光纤。

2.FO2003 标示该内部标示为某个线路； 12C为该线路所使用的芯数为 12 芯； P2：25-36 为 该点所使用的芯数顺序是该主干线的第 25芯至36芯。 另一个就是 37 至 48 芯，实际上2芯就够了，但一般用24芯或48芯。 光缆杆路上一般就是24芯或48芯呀。 从现有基站的光交箱熔接24芯或48芯光缆到新建基站的光交箱再进行熔接，到时候开站得时候传输设备上的尾纤朝光交箱里对应的端口一接就OK了。

图纸怎么看懂的最快

图纸看懂的最快方法具体如下：

1、按顺序进行

我们在拿到施工图纸后，需要根据图纸的顺序进行查看，先看设计施工说明，了解该建筑的基本情况、施工材料和注意事项，然后在看平面图租仔、立面图、剖面图、最后看结构图，这样能够让你对告局整个建筑有个大致了解，从而了解设计者的思想和意图。

2、牢记主要尺寸

施工图上有各种各样的尺寸，我们想要将所有尺寸记住具有一定难度，但对建筑物的主要尺寸，例如房屋的层高、基础尺寸、开间的进深等尺寸我们要牢牢记住，这样能够减少施工中所犯错误。

3、弄清相互关系

我们在弊友汪看施工图纸时需要弄清每张图纸之间的联系和相互关系，将施工说明中做法和图纸对照，同时做好洞、沟、槽等的预留，这是减少和避免差错的重要步骤。

4、抓住重点

我们在看施工图时，需要抓住每张图的重点才能减少差错，在结合施工中容易出现的问题，进行纠正，例如平面图中首先看指北针，弄清房屋朝向，立面图主要记住门窗洞口标高，结构图中需要了解墙、梁、柱等设计要求。

5、图表对照法

看施工图时，如果出现无法详细表达的表格，我们需要采用图表对照法，将图中的数据与表格中的数据做对照，看下是否有错误。

怎么能快速看明白照明图纸?谢谢了，大神帮忙啊

先找到照明配电箱，然后按回路看线路走向和灯具、开关、插座的配置。

如何学会看图纸

最快的方法就是你拿一份你家里的图纸，从图纸对照真实的物体，就很容易的。

演示品牌型号段局：联想拯救者R720；系统：Windows10；软件：AutoCAD29.0。

1、快速看蚂燃兆图的方法：想要施工和效果图一样完美就要看一下设计图纸有没有按照比例来进行。

2、量尺是不是规范，在测量尺寸的时候一定要严格到施工现场去量尺。

3、检查一下装修材料和装修公司的保价有闷租没有出入。

4、查阅一下施工图纸中有没有标记制作工艺。

图纸怎么看

以建筑施工平面图为例：

1．建筑平面图的表现

用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋后，移去上面部分，对剩下部分向H面做正投影，所得的水平剖面图，称之为建筑平面图。

平面图表示新建房屋的平面形状、房间大小、功能布局、墙柱选用的材料、截面形状和尺寸、门窗的类型及位置等。

2．建筑平面图的图示方法

通常情况下，房屋有几层就应画几个平面图，并且在图的下方注明相应的图名，如底层平面图，二层平面图，顶层平面图及屋顶平面图。

若建筑物的各楼层平面布置相同，则可用两个平面图表达，即只画底层平面图和楼层平面图。这时，楼层平面图代表了中间各层相同的平面，所以，也称中间层或标准层平面图。

因建筑平面图是水平剖面图，因此在绘图时，应当按剖面图的方法绘制，被剖切到的墙、柱轮廓用粗实线（b），门的开启方向线可以用中粗实线（0.5b）或细实线（0.25b），窗的轮廓线以及其他可见轮廓和尺寸线等均用细实线（0.25b）表示。

建筑平面图常用的比例是1:50、1:100、1:150，而实际工程中使用1:100最多。在建筑施工图中，比例不大于1:50的图样，可不画材料图例和墙柱面抹灰线，为有效加以区分，墙、柱体画出轮廓后，在描图纸上砖砌体断面用红铅笔涂红，而钢筋混凝土则是用涂黑的方法表示，晒出蓝图后分别变为浅蓝和深蓝色，即可识别其材料。

3．建筑平面图的图示内容

1）表示墙、柱、内外门窗位置及编号，房间的名称、轴线编号。

2）注出室内外各项尺寸及室内楼地面的标高。

3）表示楼梯的位置及楼梯上下行方向。

4）表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。

5）画出室内设备，如卫生器具、水池、橱柜、隔断及重要设备的位置、形状。

6）表示地下室布局、墙上留洞、高窗等位置、尺寸。

7）画出剖面图的剖切符号及编号（在底层平面图上画出，其他平面图上省略不画）。

8）标注详图索引符号。

9）在底层平面图上画出指北针。

10）屋顶平面图一般有：屋顶檐口、檐沟、屋面坡度、分水线与落水口的投影，出屋顶水箱间、上人孔、消防梯及其他构筑物、索引符号等。

扩展资料：

节点详图

1. 墙身详图

墙身详图实际是在建筑剖面图上从上至下连续放大的节点详图。通常多取建筑物的外墙部位，以便于完整、清楚地表达房屋的屋面、楼层、地面和檐口构造，楼板与墙面的连接、门窗顶、窗台和勒脚、散水等处构造的情况，所以墙身详图实际上是建筑剖面图的局部放大图。

多层房屋中，若各层的构造情况一样时拦弊猜，可以只画底层、顶层、中间层来表示。往往在窗洞中间处用折断线断开，通过剖面图直接索引出。有时也可不画整个墙身的详图，而是把各个节点详图分别单独绘制，这时的各个节点详图应当按顺序依次排在同一张图上，以便读图。

2. 楼梯详图

楼梯是楼层垂直交通的必要设施。卜茄楼梯是由梯段、平台和栏杆（或栏板）扶手组成。常见的楼梯平面形式有三种：

1）单跑楼梯（上下两层之间只有一个梯段）；

2）双跑楼梯（上下两层之间有两个梯段、一个中间平台）；

3）三跑楼梯（上下两层之间有三个梯段、两个中间平台）。

楼梯间详图包括有楼梯间平面图、剖面图简型、踏步栏杆等详图。主要反映楼梯的类型、结构形式、构造和装修等。楼梯间详图应当尽量安排在同一张图纸上，以便阅读。
