组合条形光源选型方法图解,条形光源和面光源的区别

本文目录一览：

• 1、餐厅吊灯→光源选择之不完全指南
• 2、机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法
• 3、机器视觉检测系统光源选型技巧
• 4、圆形灯怎么换条形光源模块
• 5、机器视觉系统常见的光源有哪些，每种光源适合在什么场合应用
• 6、机器视觉光源的选择

餐厅吊灯→光源选择之不完全指南

借着帮赵老师处理餐厅吊灯的问题，把餐桌光源大概总结一下，从光品质的角度来讲(灯光品质决定了饭菜的新鲜度和食欲)照明永远是点光源最专业，也就是射灯：显色指数CRI＞90，根据高度计算出合适的光束角，做好防眩，灯光刚好照亮桌面，而不会超出桌面太多，导致脸上见光……但从空间美感来看，餐桌上很大概率是需要装吊灯装饰的，那么根据不同的灯具，光源的选择就有很多种了，下面介绍一下常用的4种；

无图无真相

购买ph5吊灯时，商家原配的是②号半遮光led光源，12w，而赵老师使用后提出的问题是：儿童落座后视线比大人矮，而孩子太小不懂得避开强光，经常被吊灯内的强光吸引后长时间直视光源，为了防止强光对孩子眼睛造成伤害，提出了改造光源的需求，为了解决这个问题，我们准备了①号led灯泡6w，企图通过换小瓦数降低光源刺眼程度，④号防眩螺口射灯，企图通过控制出光角度和防眩处理来解决直视光源刺眼的问题；实验结果和光源特性一并来说：

先上图

①无遮光led灯泡，几乎360°出光，缺点是上装时下方会直视到发光部分，下装时上方会直视到发光部分，因为餐厅灯吊装高度比较低，很多造型灯具缝隙也会露出光源，比如ph5安装这种光源，平视时灯具造型间隙可以直视光源，产生眩光刺眼，而变小瓦数后桌面照度不足，直视光源依然很刺眼，这个光源是第一个被pass掉的；

②半遮光led灯泡，上半部分不出光，是①的改良产品，光源下装时上部无眩光，上装时下部无眩光，适用于大多数灯具，ph5安装后，平视无眩光，但落座后抬头看还是会刺眼，12w刚好能照亮谨圆含桌面，灯体层板反光效果得到保留，美丽；

③led爱迪生灯泡，裸露发光芯片，适用于裸露光源的玻璃灯罩或者无灯罩灯具，灯泡本身是视觉装饰的一部分，缺点是发光芯片裸露，瓦数大会很刺眼，本次实验不需要所以只能上网图；

④e27螺口射灯，无散射光线，打哪亮哪无眩光显色祥笑指数高，缺点是灯具本体会失去光线，装饰效果打折；

特意搞回来的五星餐厅专用产品→e27的螺口射灯，显色指数＞90，光束角24°，7w

顺便科普一下射灯，和配电脑一样，可以原配很多插件，灯体主要是造型和散热，透镜也可以选配有更好聚光和光圈过度效果的，条形出光片，特意加装的，为了防止灯光溢出桌面，结果拍照时都没调正光斑，悲催……后来发现直视光源的眩光问题加个蜂窝罩基本就能搞定了！

这个角度严重怀疑装了射灯的那只ph5没通电，这种防眩射灯最大的问题就是，只看顶面光源部分，总觉得没开灯，哎……条形光斑斜摆在桌面上，现场肉眼很难调正，还是圆光斑好伺候

开灯状态下，装了射灯的ph5显得呆板无趣，丝毫没有灵动感，好伤心！！

桌面质感真的有点low，贵贵的胡桃木餐桌感觉像科技木皮贴的，打1折都不想买的感觉

直视射灯出光口，木有眩光木有刺眼感，很轻松舒适的可以盯它看很久……桌面木质感觉很有质感，灯光层次感很好，拍照有腔好点反光有点爆……

防眩射灯和6w的led灯泡直视光源的眩光对比

各种光源测试结束，为了保护幼儿眼睛我们选择牺牲掉ph5的灵魂，没开灯就没开灯吧'饭亮了就行……所以，没有万能答案，各家根据各家用光要求、灯具造型特性和光源优缺点自行选择吧

以上内容由好好住用户大喵一号M分享，希望可以帮到你~

机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法

1、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

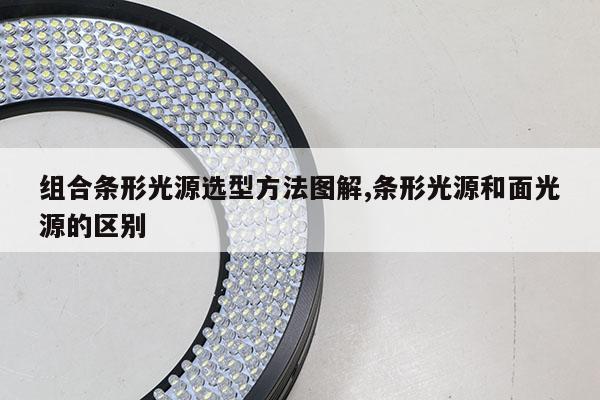

4、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角扒缺丛照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较扮凳强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应春樱用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

机器视觉检测系统光源选型技巧

选择最合适机器视觉照明光源的八个小技巧：

（1）检测锋蔽材料缺损请使用亮度高的光；

（2）精确定位请使用合适波长的光；

（3）检测玻璃上的刮痕请使用非漫射的光，即Non-Diffused Light；

（4）检测透明包装请使用漫射光，即Diffused Light；

（5）创造对比请使用颜色光；清迅

（6）检测快速移动物体请使用频闪光；

（7）消除反射时请使用红外光；

（8）消除颜色变化请使用红外光；

想了解更多机器视觉光源产品及光源答基此选型内容可登录：网页链接

圆形灯怎么换条形光源模块

1、首先就是要把圆形灯的灯罩给取下来，有的灯罩是旋转就可以下来的，只要把卡扣往回扳就可以拿下灯罩、拿下来。

2、然后把上面的插头从灯管上拔下来，取出灯管、将一个型号，一样瓦数的条形光源模块，重新替换一下。

3、最后裤慎再喊纯团把插郑橘头插好，再用卡扣固定好即可。

机器视觉系统常见的光源有哪些，每种光源适合在什么场合应用

1、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同如猛高被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较知游强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片渣尺检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

机器视觉光源的选择

机器视觉光源的选择

机器视觉光源的选择，现代生活中日常照明离不开灯光，房屋装修更是对光源的要求比较高，数态搭光源大体分为冷光和暖光，不同光源视觉感都不同，下面一起来了解一下，机器视觉光源的选择。

机器视觉光源的选择1

机器视觉光源

机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格不合格、有无等，实现自动识别功能。

机器视觉光源的选择

一、闭燃简单的预备知识

1、因材质和厚度不同、对光的透过特性（透明度）各异。

2、光根据其波长之长短、对物质的穿透能力（穿透率）各异。

3、光的波长越长、对物质的透过力越强，光的波长越短、在物质表面的扩散率越大。

4、透射照明、即是使光线透射对象物、并观察其透过光之照明手法。

二、光源

1、穏定均匀的光源极其重要。

2、目的：将被测物与背景尽量明顕区分。

3、摂取图像时、最重要之处是如何鲜明地获得：被测物与背景的浓淡差。

4、目前，在图像处理领域中最広范的技术手法是：二值化（白黒）处理。

以上就是我针对机器视觉光源的选择这一科技的发明阐述的资料了，随着科技的发达每天都有很多新鲜的东西问世，无论是那一方面的机器还是新鲜事物都是随着人们的需求而发展的。像褪壳机一类的就是褪花生跟瓜子薯拿发明的，都是省力又省时间的伟大发明呢。

机器视觉光源的选择2

一套完整的视觉检测系统主要包含图像采集部分和图像分析部分，而图像采集部分主要由工业相机、工业镜头以及机器视觉光源承担，今天我们主要介绍机器视觉光源的相关基础知识及选型技巧。

首先我们需要了解，机器视觉中的光源起到哪些作用：

1.照亮目标，提高亮度；

2.形成有利于图像处理的成像效果，降低系统的复杂性和对图像处理算法的要求；

3.克服环境光干扰，保证图像稳定性，提高系统的精度、效率。

恰当的光源照明设计可以使图像中的目标信息与背景信息得到最佳分离，这样不仅大大降低图像处理的算法难度，同时也提高系统的精度和可靠性。但非常遗憾，目前没有通用的机器视觉照明系统应对不同的检测要求，因此针对每个特定的案例，都需要设计合适的照明装置，以达到最佳效果。而不合适的照明，则会引起很多问题，机器视觉光源如此重要，却往往被很多人忽视。

目前机器视觉光源主要采用LED（发光二极管），由于其形状自由度高、使用寿命长、响应速度快、单色性好、颜色多样、综合性价比高等特点在行业内广泛应用：

一、形状自由度

一个LED光源是由许多单个LED组合而成的，因而跟其他光源相比，可做成更多的形状，更容易针对用户的情况，设计光源的形状和尺寸。

二、使用寿命长

为了使图像处理单元得到精确的、重复性好的测量结果，照明系统必须保证相当长的时间内能够提供稳定的图像输入。LED光源在连续工作10000到30000小时后，亮度衰减，但远比其他光源效果好。此外，用控制系统使其间断工作，可抑制发光管发热，寿命也将延长一倍。

三、响应速度快

LED发光管响应时间很短，响应时间的真正意义是能按要求保证多个光源或一个光源不同区域之间的工作切换，采用专用控制器给LED光源供电时，达到最大照度的时间小于10s。

四、颜色多样

除了光源的形状以外，得到稳定图像输入的另一方面就是选择光源的颜色。甚至相同形状的光源，由于颜色的不同得到的图像也会有很大的差别。实际上，如何利用光源颜色的技术特性得到最佳对比度的图像效果一直是光源开发的主要方向。

五、综合性运营成本低

选用低廉而性能没有保证的产品，初次投资的节省很快会被日常的维护、维修费用抵消。其他光源不仅耗电是LED光源的2~10倍，而且几乎每月就要更换，浪费了维修工程师许多宝贵的时间。而且投入使用的光源越多，在器件更换和人工方面的花费就越大，因此选用寿命长的LED光源从长远看是很经济的'。

机器视觉照明技术基础知识：

1）照射方式

选择不同的光源，控制和调节照射到物体上的入射光的方向是机器视觉系统设计的最基本的参数。它取决于光源的类型和相对于物体放置的位置，一般来说有两种最基本的方式：直射光和漫射光，所有其它的方式都是从这两种方法中延伸出来的。

直射光：入射光基本上来自一个方向，射角小，它能投射出物体阴影；

漫射光：入射光来自多个方向，甚至于所有的方向，它不会投射出明显的阴影。

2）反射方式

物体反射光线有两种不同的反射特性：直反射和漫反射。

直反射：光线的反射角等于入射角。直反射有时用途很大，有时又可能产生极强的眩耀。在大多数情况应避免镜面反射。

漫反散：照射到物体上的光从各个方向漫散出去。在大多数实际情况下，漫散光在某个角度范围内形成，并取决于入射光的角度。

3）颜色

光谱中很大的一部分电磁波谱是人眼可见的，在这个波长范围内的电磁辐射被称作可见光，范围在400nm至760nm之间（有的人可以观测到380~780nm），即从紫色380nm到红色780nm。

色环就是把可见光光谱中的色彩进行排序，形成红色连接到另一端的紫色。机器视觉中应用的色环通常包括6种不同的颜色，分为两大类：暖色和冷色。暖色由红色调构成，冷色来自于蓝色调。通常用相反色温的光线照射，图像可以达到最高级别的对比度；相同色温的光线照射，可以有效滤除。因此灵活利用色温特性，对我们选择光源很有帮助。

4）明视场和暗视场

明视场是最常用的照明方案，采用正面直射光照射形成。而暗视场主要由低角度或背光照明形成。对于不同项目检测需求，选择不同类型的照明方式，一般来说暗视场会使背景呈现黑暗，而被检物体则呈现明亮。

5）光源分类

目前主要有以下几种分类方式：

a）颜色

常用光源颜色集中在可见光范围，主要有白光（复合光）、红色、蓝色、绿色，另外红外光也比较普及，而紫外光由于各种原因，应用较少。

b）外形

各厂家会根据不同光源外形特性进行分类，也是目前的主流分类，比如环形光源、环形低角度光源、条形光源、圆顶光源（碗光源/穹顶光源）、面光源等。

c）工作原理/特性

按不同的应用方式或者原理进行分类，主要有无影光源、同轴光源、点光源、线光源、背光源、组合光源以及结构光源等。

常见的光源类型及照明方式

1.一般目的的照明（直接照明）：光直接射向物体，得到清楚的影像。

当我们需要得到高对比度物体图像的时候，这种类型的光很有效。但是当我们用它照在光亮或反射的材料上时，会引起类似镜面的反光。通用照明一般采用环状或点状照明。环光是一种常用的通用照明方式，很容易安装在镜头，可给漫反射表面提供足够的照明。

2.暗场照明：暗场照明是相对于物体表面提供低角度照明。

使用工业相机拍摄镜子，如果视野内能看见光源就认为是亮场照明，相反的在视野中看不到光源就是暗场照明。因此光源是亮场照明还是暗场照明与光源的位置有关。通常，暗场照明应用于对表面突起部分的照明或表面纹理变化的照明。

3.背光照明：从物体背面射过来均匀视场的光，通过相机可以看到物面的侧面轮廓。

背光照明常用于测量物体的尺寸和方向。背光照明产生很强的对比度。应用背光技术时，物体表面特征可能会丢失。例如，可以应用背光技术测量硬币的直径，但是却无法判断硬币的正反面。

4.漫射照明：连续漫反射照明应用于物体表面的反射性或者表面有复杂的角度。

连续漫反射照明应用半球形的均匀照明，以减小影子及镜面反射。这种照明方式对于完全组装的电路板照明非常有用。这种光源可以达到170球面度立体角范围的均匀照明。

5.同轴照明：同轴光的形成——通过垂直墙壁出来的发散光，射到一个使光向下的分光镜上，相机从上面通过分光镜看物体。

这种类型的光源对检测高反射的物体特别有帮助，还适合在周围环境产生阴影的影响下，检测面积不明显的物体。

6.偏振片：只允许振动方向平行于其允许方向的光通过，垂直分量被截止。

针对具体的应用，从众多的方案中选择一个最好的照明系统是整个图像处理系统稳定工作的关键。
