条形码视觉检测光源有哪些,条形码识别演示实验

本文目录一览：

• 1、商品的条形码有哪些颜色呢？？？
• 2、条形码为什么需要被检测？怎么被检测？使用什么设备来检测
• 3、机器视觉系统常见的光源有哪些，每种光源适合在什么场合应用
• 4、条形码，怎么看，包含商品的什么信息

商品的条形码有哪些颜色呢？？？

条码的颜色搭配是指条码的条和空应分神丛滚别采用何种颜色组成一个完整条码的问题。条码识读设备大都采用红光作扫描光源，因此，不是任意的颜色搭配都适用于条码的扫描识读设备，一般遵循"条用深色，空用浅色"的原则。一般的资料上已以参考表形式的表述比较直观，其原理类似于人眼对色彩的鉴别，色彩反差大的易于区别，这是对颜色的定性认识。但是，颜色本身是千差万别的，对颜色的确定，例如，颜色有深浅（即灰度级别）；颜色可能掺杂；油墨本身与承印材料可能存在差别，于是很可能发游余生这样的情况，即条码条空颜色搭配正确，而条码识读设备却无法识读条码。所以对颜色的判定必须由定性分析转向定量分析，以确保所讨论问题的正确性和严密性。gb12904-91《通用商品条码》中的表四，表中并不对条和空的颜色而是对条和空的光学反射特性，即条的反射率和空的反射率给出定量的要求，这个要求才是准确的、正确的。

通过上述的讲解，我们已不难理解红色为什么不能作为条码条的颜色了。原来它的反射光与红光照射白色物体所得的反射光两者是相同的，因此红色在这里被视为白色。一般情况下把红色作为深色的概念是不相同的。由此我们得出结论，红色不能用作条码的条。

关于金色与其它金属色泽材料，由于对光的反射率介于条码条与空之间，条码的条或空的色泽。另一方面，金属质材料属镜像反射材料，条码扫描器扫描光束照射。所以一般情况下不能直接作为印制条码的材料，若须在金属色泽材料（如金卡纸、铝箔纸）必须先在上面打一层浅色的底，然后再印条码。广大条码用户和印刷企业需要注意，一定要到条码质检机构通过条码检测设备来作最后判定。

条码符号颜色搭配一览表：

序号

空色

条色

能否/采用

序号

空色

条色

能否/采用

1

白色

黑色

√

17

红色

深棕色

×

2

白色

蓝色

√

18

黄色

黑色

√

3

白色

绿色

√

19

黄色

蓝色

√

4

白色

深棕色

√

20

黄郑模色

绿色

×

5

白色

黄色

×

21

黄色

深棕色

√

6

白色

橙色

×

22

亮绿

红色

×

7

白色

红色

×

23

亮绿

黑色

×

8

白色

浅棕色

×

24

暗绿

黑色

√

9

白色

金色

×

25

暗绿

蓝色

√

10

橙色

黑色

√

26

蓝色

红色

√

11

橙色

蓝色

√

27

蓝色

黑色

√

12

橙色

绿色

√

28

金色

黑色

√

13

橙色

深棕色

√

29

金色

橙色

√

14

红色

黑色

√

30

金色

红色

√

15

红色

蓝色

√

31

深棕色

黑色

√

16

红色

绿色

√

32

浅棕色

红色

×

条形码为什么需要被检测？怎么被检测？使用什么设备来检测

条形码的检测是否为工业条码检测，主要条码检测看实际的工艺，有芹纤固定条码检测，这类条码主要是通过印刷工艺的。另外现在用的多的就是可变条码检测，随着一物一码的普遍运用，可变条码的要求非常严格型燃。可变条码主要制作工艺有UV喷码，镭雕，打码机等等。

固定条码检测功能主要是防止混料以及条码的印刷外观质量等等

可变条码检测功能主要是条码数据重码，错码，乱码以及码的外观缺陷等

目前市场上在工业条码检测一般都是用嫌租仿CCD视觉检测

智欧科技有很多视频案例，可以了解下

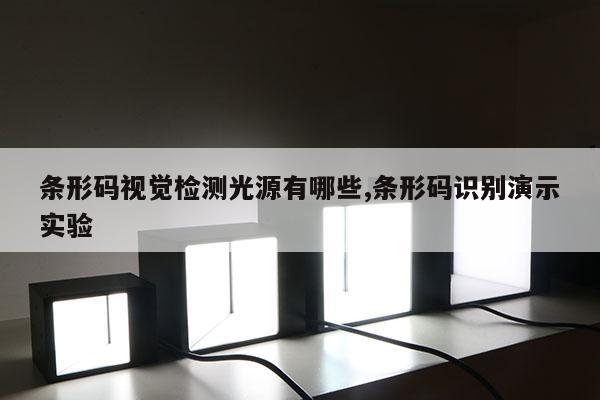

机器视觉系统常见的光源有哪些，每种光源适合在什么场合应用

1、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同如猛高被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较知游强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片渣尺检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

条形码，怎么看，包含商品的什么信息

EAN－13通用商亮好族品条形码一般由前缀部分、制造厂商代码、商品代码和校验码组成。商品条形码中的前缀码是用来标识国家或地区的代码，赋码权在国际物品编码协会，如00-09代表美国、加拿大。45－49代表日本。690-692代表中国大陆，471代表我国台湾地区，489代表香港特区。制造厂商代码的赋权在各个国家或地区的物品编码组织，我国由国家物品编码中心赋予制造厂商代码。商品代码是用来标识商品的代码，赋码权由产品生产企业自己行使，生产企业按照规定条件自己决定在自己的何种商品上使用哪些阿拉伯数字为商品条形码。商品条形码最后用1位校验码来校验商品条形码中左起第l－12数字代码的正确性。

全文：

商品条形码是指由一组规则排列的条、空及其对应字符组成的标识，用以表示一定的商品信息的符号。其中条为深色、空为纳色，用于条形码识读设备的扫描识读。其对应字符由一组阿拉伯数字组成，供人们直接识读或通过键盘向计算机输人数据使用。这一组条空和相应的字符所表示的信息是相同的。

条形码技术是随着计算机与信息技术的发展和应用而诞生的，它是集编码、印刷、识别、数据采集和处理于一身的新型技术。

使用条形码扫描是今后市场流通的大趋势。为了使商品能够在全世界自由、广泛地流通，企业无论是设计制作，申请注册还是使用商品条形码，都必须遵循商品条形码管理的有关规定。

目前世界上常用的码制有ENA条形码、UPC条形码、二五条形码、交叉二五条形码、库德巴条形码、三九条形码和128条形码等，而商品上最常使用的就是EAN商品条形码。

EAN商品条形码亦称通用商品条形码，由国际物品编码协会制定，通用于世界各地，是目前国际上使用最广泛的一种商品条形码。我国目前在国内推行使用的也是这种商品条形码。EAN商品条形码分为EAN－13（标准版）和EAN－8（缩短版）两种。

EAN－13通用商品条形码一般由前缀部分、制造厂商代码、商品代码和校验码组成。商品条形码中的前缀码是用来标识国家或地区的代码，赋码权在国际物品编码协会，如00-09代表美国、加拿大。45－49代表日本。690-692代表中国大陆，471代表我国台湾地区，489代表香港特区。制造厂商代码的赋权在各个国家或地区的物品编码组织，我国由国家物品编码中心赋予制造厂商代码。商品代码是用来标识商品的代码，赋码权由产品生产企业自己行使，生产企业按照规定条件自己决定在自己的何种商品上使用哪些阿拉伯数字为商品条形码。商品条形码最后用1位校验码来校验商品条形码中左起第l－12数字代码的正确性。

商品条形码的编码遵循唯一性原则，以保证商品条形码在全世界范围内不重复，即一个商品项目只能有一个代码，或者说一个代码只能标识一种商品项目。不同规格、不同包装、不同品种、不同价格、不同颜色的商品只能使用不同的商品代码。

商品条形码的标准尺寸是37.29mmx26.26mm,放大倍率是0.8-2.0。当印刷面积允许时，应选择1.0倍率以上的条形码，以满足识读要求。放大倍数越小的条形码，印刷精度要求越高，当印刷精度不能满足要求时，易造成条形码识读困难。

由于条形码的识读是通过条形码的条和空的颜色对比度来实现的，一般情况下，只要能够满足对比度（PCS值）的要求的颜色即可使用。通常采用浅色作空的颜色，如白色、橙色、黄色等，采用深色作条的颜色，如黑色、暗绿色、深棕色等。最好的颜色搭配是黑条白空。根据条形码检测的实践经验，红色、金色、浅黄色不宜作条的颜色，透明、金色不能作空的颜色。

EAN－8商品条形码是指用于标识的数字代码为8位的商品条形码，由7位数字表示的商品项目代码和1位数字表示的校验符组成。

商品条形码敬弊的诞生极大地方便了商品流通，现代社会已离不开商品条形码。据统计，目前我国已有50万种产品使用了国际通用的商品条形码。我国加人世贸组织后，企业在国际舞台上必将赢得更多的活动空间。要与国际惯例接轨，适应国际经贸的需要，企业更不能慢待商品条形码。

部分国家地区（EAM）成员的条形码前缀码

美国、加拿大00-09以色列729丹麦57

（店内码）20-29委内瑞拉759挪威70

日本45-49乌拉圭773瑞士袜袭76

比利时/卢森堡54玻利维亚773西班牙84

芬兰64智利780奥地利90-91

瑞典73厄瓜多尔786新西兰94

意大利80-83古巴850斯洛文尼亚383

荷兰87捷克859德国400-440

澳大利亚93韩国880台湾471

保加利亚380新加坡888拉脱维亚475

克罗地亚385马来西亚893斯里兰卡479

俄罗斯460-469越南977香港489

爱沙尼亚474墨西哥750塞浦路斯529

立陶宛477哥伦比亚770马耳他535

菲律宾480秘鲁775葡萄牙560

希腊520阿根廷779波兰590

马其顿531巴拉圭784匈牙利599

爱尔兰539巴西789毛里求斯609

冰岛569斯洛伐克858阿尔巴尼亚613

罗马尼亚594南斯拉夫860中国大陆690-692

南非600-601泰国885法国30-37

摩洛哥611印度890英国50

土耳其619、869印度尼西亚899
