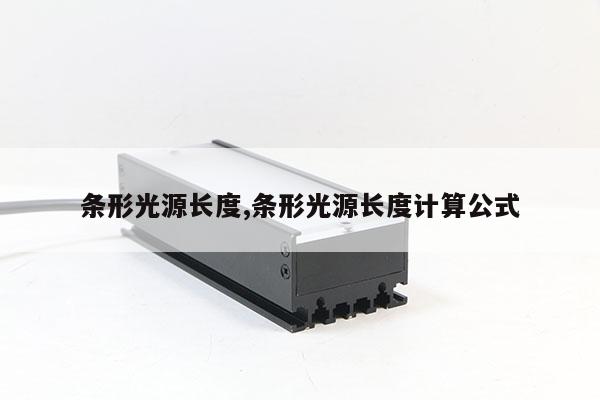

条形光源长度,条形光源长度计算公式

本文目录一览：

• 1、在线测宽仪的三种检测方法都有哪些?
• 2、光源上CO-30R是什么意思?
• 3、光电测径仪的三种检测原理是哪三种?

在线测宽仪的三种检测方法都有哪些?

薄板的宽度为500~1500毫米；厚的宽度为600~3000毫米。可以说钢板的宽度范围跨贺高核度很大，并且需要较宽的测量范围，要想实现高精度的检测，就要解决这两项问题。

一般有3种检测方案可选：

1、平行光检测法

测宽仪采用双测头测宽原理对板材的宽度进行测量，双测头有两种形式，当被测物的宽度范围较小时采用固定式双测头（KG01-SG型）；当被测物的宽度范围较大时采用念磨测量范围可调双测头（KG01-SY型）。

2、广角测头检测法

采用广角测头测量，测头竖直布置，广角光电测头简称广角测头，是利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。与广角测头配合使用的光源为LED条形光源，光源的长度根据测头的视野角度和距离确定。广角测头的优点是视野范围大，可以测量比镜头口径大的物体。由于广角测头成像时存在成像大小随物距变化而变化的现象，所以利用广角测头测量需要进行物距修正。

3、平行光与双广角相结合

采用双测头测宽原理对板材的宽度进禅掘行测量，测头竖直布置，可测量板面呈水平状态下通过的板材宽度。测宽仪的双测头分别独立设置在套滑台模组上，且每个测头处增设广角测头，通过广角测头监测的板材边缘位置调整宽度测头的位置。

这三种测量方式可实现各种类型的钢板宽度在线检测，以高标准严要求完成工作，是钢板高品质生产的重要因素。

光源上CO-30R是什么意思?

一般CO是代表光源灶者的类型,30如果是碗光源（圆顶光源）代表外径尺寸或者发光面尺寸;如果是方形光源就隐姿薯是代表册敏外径尺寸或者发光面尺寸;如果是条形光源就是代表长度;如果是环形光源就是代表灯珠角度;R一般代表光源是红颜色

光电测径仪的三种检测原理是哪三种?

1、单测头测量原理

这是一种被人广为熟知的一种测量原理，网上搜光世数电测量原理，也大都是这一种。

光电测量产品采用物方远心光路系统和CCD成像法进行非接触尺寸检测。其核心部件为远心光电测头，简称“光电测头”。每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光穿过发射透镜后形成平行光视场。视场内的平行光再由接收透镜聚焦，在CCD芯片上成像。当被测物通过视场时，被测物遮挡的部位在CCD芯片上显示为无光的阴影。通过CCD芯片光电转换和相应电路系统的数字化处理，搜旦首即可通过阴影的宽度L计算出被测物的直径D。

2、双测头测量原理

双测头测量原理是在单测头测量原理的基础上衍伸出来的，双测头由两组测头构成，两组测头以净间距B平行设置。当被测物通过2束平行光视场时，将在两个接收镜头的CCD芯片上分别形成宽度为L1、L2的阴影。经过电路系统处理可得出L1、L2对应的尺寸A1、A2，A1、A2再加上B即可得出被测物的尺寸D。

这种测量方式是对大直径轧材进行检测的，同时可定制成间距可调双测头，即两组测头的间距可调，这样可对多规格大直径的轧材进行检测，随时调整测量范围，完成生产中的所有规格的轧材检测。

3、广角光电测头

广角光电测头简称广角测头，是利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。与广角测头配合使迟兆用的光源为LED条形光源，光源的长度根据测头的视野角度和距离确定。广角测头的优点是视野范围大，可以测量比镜头口径大的物体。由于广角测头成像时存在成像大小随物距变化而变化的现象，所以利用广角测头测量需要进行物距修正。
