条形光源的优缺点分析怎么写,条形光源 表面检测

本文目录一览：

• 1、条形统计图评课优缺点
• 2、手持式条形码扫描枪发光源有几种，它们各自的优劣是什么？
• 3、使用条形码的好处有哪些？
• 4、ccd检测环形光源和条形光源哪个好
• 5、机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法
• 6、条形光源的特点是什么?

条形统计图评课优缺点

条形统计图评课优缺点如下：

优点：

1、教学方式灵活多样，关注学生核心素养的形成。

在组织教学活动时，不仅尊重教蚂闷师教学用书中教学建议的提示，还关注了学生本身的知识基础和生活经验，对教材内容适当做了一些改变和调整，更有利于学生的学习。

2、精选素材设计活动，让学生亲历过程。

这节课从学生身边的现实问题出发，以我校田径运动会的有关活动为素材，通过自学，让学生经历整理数梁拦据、分析数据的统计过程。通橡物胡过调查，掌握一定的数据处理方法，共同经历把数据整理到统计表、条形统计图的过程，使数据成为学生发现、提出、分析、解决问题的好伙伴。

缺点：

1、课室上细节讲解不够。

2、对学生的带动性不够。

3、整个课堂的气氛不是很活跃，学生的兴奋度还不高，上课有点放不开。

评课：

所谓评课，顾名思义，即评价课堂教学。是在听课活动结束之后的教学延伸。对其执教教师的课堂教学的得失，成败进行评议的一种活动，是加强教学常规管理，开展教育科研活，深化课堂教学改革，促进学生发展，推进教师专业水平提高的重要手段。

手持式条形码扫描枪发光源有几种，它们各自的优劣是什么？

1、半导体光源，发光元件是LED（发光二极管）昌改，优点：成本低，功耗小，寿命长。缺点：扫描距离近，分辨率低，不能扫描二维码。

2、激光光源，发衡族光元件是激光二极管，优点：速度快、分咐迅弊辨率高、扫描距离远。缺点：不能扫描矩阵二维条码。

3、红外光。优点：可阅读红外隐式条码，保密性强。缺点：不通用，价格高。

使用条形码的好处有哪些？

1、自动进行阅读识别。只要用扫描阅读器扫过条形码的标签，计算机就可以自动进行阅读识别，确定商品的代码，然后找定价、做累计等，进行汇总结算，输出总金额。具有快速、准确的特点。

2、能对商品销售的信息进行分类郑穗、汇总和分析，有利于经营管理活动的顺利进行。

3、可以通过计算机网络及时将销售信息反馈给生产单位，缩小产、供、销之间信息传递的时空差。

扩展资料：

原理

物体的颜色是由其反射光的类型决定的，白色物体能反射各种波长的可见光，黑色物体则吸收各种波长的可见光，所以当条形码扫描器光源发出的光在条形码上反射后，反射光照射到条码扫描器内部的光电转换器上，光电转换器根据强弱不同的反射光信号，转换成相应的电信号。

根据原理的差异，扫描器可以分为光笔、红光CCD、激光、影像四种。电信号输出到条码扫描器的放大电路增强信号之后，再送到整形电路将模拟信号转换成数字信号。白条、黑条的宽度不同，相应的电信号持续时间长短也不同喊蔽卜。

主要作用就是防止静区宽度不足。然后译码器通过测量脉冲数字电信号0，1的数目来判别条和空的数目。通过测量0，1信号持续的时间来判别条和空的宽度。

参并段考资料来源：百度百科-条形码

ccd检测环形光源和条形光源哪个好

视觉检测系统光源介绍：

同轴光源（OPT-CO系列）

特点：高密度排列LED，亮度大幅提高；独特的散热结构，延长寿命，提高稳定性；高级镀膜分光镜，减少光损失；成像清晰，亮度均匀。

应用：此系列光源最适宜用于反射度极高的物体桥颂，如金属、玻璃、胶片、晶片等表面的划伤检测；芯片和硅晶片的破损检测，Mark点定位；包装条码识别。

环形光源（OPT-RI系列）

特点：环形光源提供不同角度照射，能突出物体的三维信息，敏空郑有效解决对角照射阴影问题。高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；可选配漫射板导光，光线均匀扩散。

应用：PCB基板检测；IC元件检测；显微亏斗镜照明；液晶校正；塑胶容器检测；集成电路印字检测；通用外观检测。

机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法

1、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

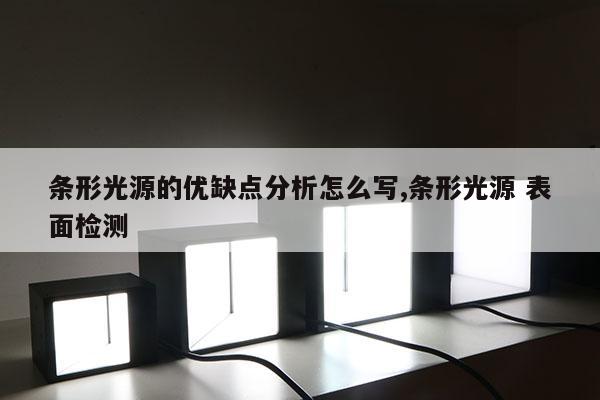

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角扒缺丛照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较扮凳强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应春樱用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

条形光源的特点是什么?

特点：条形正态光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。 　

　应用：金属、玻璃等表面检查；表面坦塌裂缝检测举信源；LCD面板检测；线阵相机照明；图像扫描。
