本文目录一览：

• 1、机器视觉光源的选择
• 2、条形光源的特点是什么?
• 3、拍摄静物打光技巧
• 4、机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法

机器视觉光源的选择

机器视觉光源的选择

机器视觉光源的选择，现代生活中日常照明离不开灯光，房屋装修更是对光源的要求比较高，数态搭光源大体分为冷光和暖光，不同光源视觉感都不同，下面一起来了解一下，机器视觉光源的选择。

机器视觉光源的选择1

机器视觉光源

机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格不合格、有无等，实现自动识别功能。

机器视觉光源的选择

一、闭燃简单的预备知识

1、因材质和厚度不同、对光的透过特性（透明度）各异。

2、光根据其波长之长短、对物质的穿透能力（穿透率）各异。

3、光的波长越长、对物质的透过力越强，光的波长越短、在物质表面的扩散率越大。

4、透射照明、即是使光线透射对象物、并观察其透过光之照明手法。

二、光源

1、穏定均匀的光源极其重要。

2、目的：将被测物与背景尽量明顕区分。

3、摂取图像时、最重要之处是如何鲜明地获得：被测物与背景的浓淡差。

4、目前，在图像处理领域中最広范的技术手法是：二值化（白黒）处理。

以上就是我针对机器视觉光源的选择这一科技的发明阐述的资料了，随着科技的发达每天都有很多新鲜的东西问世，无论是那一方面的机器还是新鲜事物都是随着人们的需求而发展的。像褪壳机一类的就是褪花生跟瓜子薯拿发明的，都是省力又省时间的伟大发明呢。

机器视觉光源的选择2

一套完整的视觉检测系统主要包含图像采集部分和图像分析部分，而图像采集部分主要由工业相机、工业镜头以及机器视觉光源承担，今天我们主要介绍机器视觉光源的相关基础知识及选型技巧。

首先我们需要了解，机器视觉中的光源起到哪些作用：

1.照亮目标，提高亮度；

2.形成有利于图像处理的成像效果，降低系统的复杂性和对图像处理算法的要求；

3.克服环境光干扰，保证图像稳定性，提高系统的精度、效率。

恰当的光源照明设计可以使图像中的目标信息与背景信息得到最佳分离，这样不仅大大降低图像处理的算法难度，同时也提高系统的精度和可靠性。但非常遗憾，目前没有通用的机器视觉照明系统应对不同的检测要求，因此针对每个特定的案例，都需要设计合适的照明装置，以达到最佳效果。而不合适的照明，则会引起很多问题，机器视觉光源如此重要，却往往被很多人忽视。

目前机器视觉光源主要采用LED（发光二极管），由于其形状自由度高、使用寿命长、响应速度快、单色性好、颜色多样、综合性价比高等特点在行业内广泛应用：

一、形状自由度

一个LED光源是由许多单个LED组合而成的，因而跟其他光源相比，可做成更多的形状，更容易针对用户的情况，设计光源的形状和尺寸。

二、使用寿命长

为了使图像处理单元得到精确的、重复性好的测量结果，照明系统必须保证相当长的时间内能够提供稳定的图像输入。LED光源在连续工作10000到30000小时后，亮度衰减，但远比其他光源效果好。此外，用控制系统使其间断工作，可抑制发光管发热，寿命也将延长一倍。

三、响应速度快

LED发光管响应时间很短，响应时间的真正意义是能按要求保证多个光源或一个光源不同区域之间的工作切换，采用专用控制器给LED光源供电时，达到最大照度的时间小于10s。

四、颜色多样

除了光源的形状以外，得到稳定图像输入的另一方面就是选择光源的颜色。甚至相同形状的光源，由于颜色的不同得到的图像也会有很大的差别。实际上，如何利用光源颜色的技术特性得到最佳对比度的图像效果一直是光源开发的主要方向。

五、综合性运营成本低

选用低廉而性能没有保证的产品，初次投资的节省很快会被日常的维护、维修费用抵消。其他光源不仅耗电是LED光源的2~10倍，而且几乎每月就要更换，浪费了维修工程师许多宝贵的时间。而且投入使用的光源越多，在器件更换和人工方面的花费就越大，因此选用寿命长的LED光源从长远看是很经济的'。

机器视觉照明技术基础知识：

1）照射方式

选择不同的光源，控制和调节照射到物体上的入射光的方向是机器视觉系统设计的最基本的参数。它取决于光源的类型和相对于物体放置的位置，一般来说有两种最基本的方式：直射光和漫射光，所有其它的方式都是从这两种方法中延伸出来的。

直射光：入射光基本上来自一个方向，射角小，它能投射出物体阴影；

漫射光：入射光来自多个方向，甚至于所有的方向，它不会投射出明显的阴影。

2）反射方式

物体反射光线有两种不同的反射特性：直反射和漫反射。

直反射：光线的反射角等于入射角。直反射有时用途很大，有时又可能产生极强的眩耀。在大多数情况应避免镜面反射。

漫反散：照射到物体上的光从各个方向漫散出去。在大多数实际情况下，漫散光在某个角度范围内形成，并取决于入射光的角度。

3）颜色

光谱中很大的一部分电磁波谱是人眼可见的，在这个波长范围内的电磁辐射被称作可见光，范围在400nm至760nm之间（有的人可以观测到380~780nm），即从紫色380nm到红色780nm。

色环就是把可见光光谱中的色彩进行排序，形成红色连接到另一端的紫色。机器视觉中应用的色环通常包括6种不同的颜色，分为两大类：暖色和冷色。暖色由红色调构成，冷色来自于蓝色调。通常用相反色温的光线照射，图像可以达到最高级别的对比度；相同色温的光线照射，可以有效滤除。因此灵活利用色温特性，对我们选择光源很有帮助。

4）明视场和暗视场

明视场是最常用的照明方案，采用正面直射光照射形成。而暗视场主要由低角度或背光照明形成。对于不同项目检测需求，选择不同类型的照明方式，一般来说暗视场会使背景呈现黑暗，而被检物体则呈现明亮。

5）光源分类

目前主要有以下几种分类方式：

a）颜色

常用光源颜色集中在可见光范围，主要有白光（复合光）、红色、蓝色、绿色，另外红外光也比较普及，而紫外光由于各种原因，应用较少。

b）外形

各厂家会根据不同光源外形特性进行分类，也是目前的主流分类，比如环形光源、环形低角度光源、条形光源、圆顶光源（碗光源/穹顶光源）、面光源等。

c）工作原理/特性

按不同的应用方式或者原理进行分类，主要有无影光源、同轴光源、点光源、线光源、背光源、组合光源以及结构光源等。

常见的光源类型及照明方式

1.一般目的的照明（直接照明）：光直接射向物体，得到清楚的影像。

当我们需要得到高对比度物体图像的时候，这种类型的光很有效。但是当我们用它照在光亮或反射的材料上时，会引起类似镜面的反光。通用照明一般采用环状或点状照明。环光是一种常用的通用照明方式，很容易安装在镜头，可给漫反射表面提供足够的照明。

2.暗场照明：暗场照明是相对于物体表面提供低角度照明。

使用工业相机拍摄镜子，如果视野内能看见光源就认为是亮场照明，相反的在视野中看不到光源就是暗场照明。因此光源是亮场照明还是暗场照明与光源的位置有关。通常，暗场照明应用于对表面突起部分的照明或表面纹理变化的照明。

3.背光照明：从物体背面射过来均匀视场的光，通过相机可以看到物面的侧面轮廓。

背光照明常用于测量物体的尺寸和方向。背光照明产生很强的对比度。应用背光技术时，物体表面特征可能会丢失。例如，可以应用背光技术测量硬币的直径，但是却无法判断硬币的正反面。

4.漫射照明：连续漫反射照明应用于物体表面的反射性或者表面有复杂的角度。

连续漫反射照明应用半球形的均匀照明，以减小影子及镜面反射。这种照明方式对于完全组装的电路板照明非常有用。这种光源可以达到170球面度立体角范围的均匀照明。

5.同轴照明：同轴光的形成——通过垂直墙壁出来的发散光，射到一个使光向下的分光镜上，相机从上面通过分光镜看物体。

这种类型的光源对检测高反射的物体特别有帮助，还适合在周围环境产生阴影的影响下，检测面积不明显的物体。

6.偏振片：只允许振动方向平行于其允许方向的光通过，垂直分量被截止。

针对具体的应用，从众多的方案中选择一个最好的照明系统是整个图像处理系统稳定工作的关键。

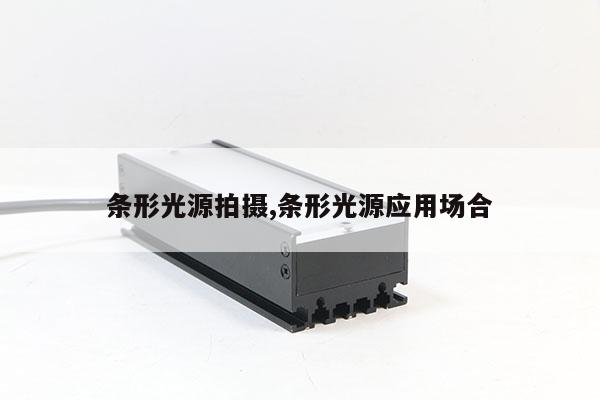

条形光源的特点是什么?

特点：条形正态光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。 　

　应用：金属、玻璃等表面检查；表面坦塌裂缝检测举信源；LCD面板检测；线阵相机照明；图像扫描。

拍摄静物打光技巧

所以这篇文章我打磨良久，续写和推翻很多次，直到我满意桥绝到半夜爬起来看一遍对自己啧啧称奇才睡得着，对于我这种有完美强迫综合症的人来说，没有好到让我发点神经的东西，都不算是我的作品。下面是我给大家带来的拍摄静物打光技巧，希望能帮到大家！

也许是工科出身的缘故，相较于艺术，我可能更擅长用理性来思考。玩摄影的这几年我看过很多教程，后期的也好，前期的也罢，其最大的弊病在于它们只教会你怎么做，并没有教会你为什么这么做，一个只会学习而不会探索的人，最终只能止步于别人所划的圈子之内，一个只懂得伸手而不会自己去打渔的人，最终只能拾人牙慧，吃的也是残羹剩饭。跟着我的思路，从观察到实验，从思考到实践，他们告诉你怎么做，我来告诉你为什么这么做。

最近我会写一系列有意思的教程，当然也期待某一天这些我拍的，我想的东西能集结成册出版成书，将思考的精神延续下去。

接下来你将看到的，是你从未见过的思考。

现在坐在电脑前的你，想象这样一个场景，突然停电了，电脑屏幕黑了下去，窗帘拉紧着，一丝光也透不进来。眼前一片漆黑，睁着眼睛和闭着没有区别，你突然开始明白，周遭的事物，面前的电脑，右手边的台灯，你的双手都是真真实实客观存在的，而它们的消失，是因为没有光。光从光源发出，照射到物体上，再从物体反射到你的眼睛里，你的观察角度、光与物体的角度、光的大小强弱、物体的质地都决定了你眼里事物的样子，我们从光源开始，逐步弄明白其中的关系。

一个光源，拿电灯泡来说，它存在如下几个特点：

1、强弱：50W没有100W亮。

2、颜色：钨丝灯的颜色比日光灯黄。

3、大小：钨丝灯比日光灯小。

一、光的强弱：

通过常识，我们知道光的强弱有如下两个特点：

1、光源离物体越远越弱、越近越强，光以指数衰减，十分迅速。

2、光源功率越高，光越强。

在此之上，通过分析我们又有以下结论：

1、光越强，物体被照亮部分越亮，影子越明显。

2、当物体的亮度过亮时易影响曝光，比如亮部要正常曝光则暗部会欠曝，暗部要正常曝光亮部会过曝，影响整个图片高低光的宽容度。

3、当物体唯毁的亮度过低时，为了正常曝光，在光圈感光度不变的情况下易照成快门过慢导致模糊，在光圈快门不变的情况下易照成感光度过高而产生更多噪点和更低的画质。

二、光的颜色

通过常识了解，做出如下分析：

1、不同颜色的光交汇处会产生颜色叠加效果，例如红光与黄光叠加的地方出现橙光，原则符合加色原理(给指消备出百度百科链接)。

2、不同颜色的光于物体本身会发生颜色叠加效果，其原理同上。

通过以上分析，得出结论：

1、若是想要还原物体的本来色彩，最好使用色温稳定的白光，因为白光拥有几乎可见光的全部光谱，可使物体反射出真实的色彩。

2、若有多个光源并需保持物体的本来色彩，最好使用色温相同(同厂家同型号)的光源，以防因光源产生色差。

3、因尽量减少环境光的影响，因为环境光的色温无法预知，可以使用摄影棚、光箱等封闭设备，或者用黑卡、纸板遮挡多余光线。

三、光的大小

1、点光源：

要深刻理解光对物体的影响，我们必须从光的本源出发，光源有很多种：太阳、白炽灯、LED灯、日光灯等等，它们都可以看成是由无数个点光源组成。在此引入点光源的概念，它有如下几个特点：

(1)点光源无限小，没有长度、宽度及厚度，它是分析需要引入的一个概念。

(2)点光源向所有方向均匀发射，密度均匀，布满整个空间，不存在有地方有，有地方没有的情况。

(3)点光源发射的光光强相同，即不存在哪里更亮，哪里更暗的情况。

2、光向量

点光源发出的无数条光线，称之为光向量，向量既是有方向的量，属性有二，一为方向，一为量，量是向量的长度，用以表现光的强弱。它有以下几个特点：

(1)光向量只沿一个方向传播，即不会出现半途折返的情况，除非有物体使它改变方向比如镜子。

(2)光向量沿直线传播，即不会发生扭曲、S型、转圈的情况，虽然爱因斯坦相对论中提出光线会扭曲，但其本质是引力场扭曲了空间，光还是沿直线传播，再说其影响极小，可以忽略不计。

(3)光向量在传播过程中会迅速衰减，即沿着光向量的方向光强逐渐减弱。

3、光源的简化

由于光线是无限多的，所以对其分析十分复杂，为了更顺利的进行分析，在此我们要做一些简化。

(1)点光源的简化

光源的发散是立体的，是向三维空间内的所有方向(图1)，为了便于分析，在此我们将其简化为一个二维的传播方向(图2)，又因为物体一般只会在光源的一侧，且台灯、闪光灯、日光等都只会朝一个方向照射，故再将点光源简化为向单独一边传播(图3)。

(2)面光源的简化

由于点光源是无限小的，所以无论一个面光源有多小，它都可以看成是无限多个点光源组成的。而面光源有可能是曲面或者是不规则的面，为了便于分析，在此我们将其简化为纯平面(图1)，可以想象这个纯平面垂直于屏幕，那么它在屏幕上的投影，即在二维上的表达是一条直线(图2)，这也是为了与上述的点光源简化相配合。但是这样的光源的点光源个数为无穷个，仍然无法分析，故再将其简化，用有限个点光源代替面光源(图3)，因为面光源的光线均匀，故点光源的间距相同。

4、点光源分析

要分析复杂的情况，必须从最简单的问题开始分析，然后拓展推广到一般情况，所以我们从点光源开始分析。首先画出最简单的情况，即点光源与一个不透明物体(图中灰色三角形区域)，如下图：

由于前文提到的光向量向所有地方均匀发射，布满整个空间，所以在光向量能达到的地方均被照亮，在不透明物体的遮挡下，光向量到达不到的地方出现阴影，且因为光向量沿直线传播，故点光源与物体边缘的连线(图中虚线所示)之内便是阴影，阴影的边缘是一条直线。

可以明白，要研究点光源的影响，其重点就是研究点光源与物体边缘的连线(图中虚线所示)。

5、面光源分析

通过之前的简化，面光源被简化为数个点光源，数个点光源同时叠加的情况比较复杂，在此引入一种研究方法，既通过Photoshop中的图层叠加，用纯黑(RGB：0,0,0)模拟完全黑暗的情况，那么假设一个光源的亮度以50%透明度的纯白(RGB：255,255,255)表示，并假设光向量整个平面上亮度相同不衰减，通过多个图层叠加，我们可以大致模拟多个点光源同时作用下的情况，具体如下：

图中圆形背景为纯黑，每一个圆都是一个点光源的作用区域，而相交部分会更亮，用来模拟光源互相叠加的情况。

为了使分析更加简便，我们对面光源与物体的关系做如下简化：

(1)只分析纯平面光源：因为光源是均匀充满整个空间的，想象一个密闭的空间，如果不考虑光的强弱，那么点光源无论在哪个位置的效果都是一样的，所以无论是曲面还是不规则面都相当于一个平面。

(2)只分析光源与物体平行的情况：当面光源不与物体平行，比如一边离物体近，一边远时，我们可以把它分为两个不同远近的光源分别分析，而每一侧又与平行的情况类似，故只需分析平行的情况。

(3)只分析二维平面上的情况：三维的不同情况也就是(第三节.光源的简化)中面光源不垂直与屏幕平面的情况，其实也就是靠近屏幕的光源与远离屏幕的光源,j距离物体距离不同，在(2)中已经分析，故只分析二维平面的情况。

接着，我们引入由5个点光源组成的面光源，具体如下：

我们将点光源与物体边缘分别连线，再通过PS的图层叠加，可以发现从阴影到亮部出现了多个层次，每个层次的亮度从亮处依次递减直到纯黑，对比点光源的图，可以明白层次的产生是由于点光源个数的增多，虚线以内的部分产生了叠加，发挥想象力，当面光源不再是由有限个点光源替代的时候，无数个层次将会覆盖整个α角，阴影到亮部之间将会产生柔和的渐变效果。通过高斯模糊来模拟这一情况如下：

可以明白，这个阴影到亮部的层次就是一个渐变，它将覆盖整个α角。

6、面光源大小分析

参照上面点光源的图，可以发现点光源是没有这个渐变的，因为它只有一个点，或者说，可以看成是一个面光源，而点的间距为无穷小(其实当间距小到等于0时就相当于是一个点光源)，那么我们猜想，当点光源的间距进一步增大时，这个阴影是否会越来越柔和。

通过增大5个点光源的间距，我们可以研究大面积光与小面积光之间的区别，具体分析方法同上，我们可以得到下图：

同理，做高斯模糊如下：

从图中可以发现，当光源面积变大时，阴影到亮部的层次间隔变大，即α角增大，由上面的分析可以知道，渐变仍会覆盖整个角，故此时相对较大的光源，阴影大小收缩，且阴影变得柔和。对比上面小光源的例子可以发现，小光源产生的阴影硬朗且阴影大， 这都与α的大小有关，α大的时候阴影柔和，小的时候硬朗。

这时我们得到如下重要的结论：

α角越大，产生的阴影越小越柔和，即光越“软”，α角越小，产生的阴影越大越硬朗，即光越“硬”。

7、面光源距离分析

通过以上的分析，我们明白光的柔和程度与α角有关，那么α角由什么因素决定，要分析这个问题，我们先将前面的图简略如下：

从上图可以看出，α角的大小既是三角形的一个角(图中粗线画出)，学过几何的人都知道，决定α角的是两个因素：高和底边。从图中可以看出，这个三角形的底边大小就是光源面积的大小，高就是光源与物体的距离：

(1)高不变，增大底，即光源面积变大，α角增大。

(2)底不变，增加高，即面光源与物体的距离增加，α角减小。

由此我们可以得出以下结论：

※光源面积越小，α角越小，光越“硬”

※光源面积越大，α角越大，光越“软”

※光源距离物体越远，α角越小，光越“硬”

※光源距离物体越近，α角越大，光越“软”

注：物体与光源的距离、光源的面积在实际运用范围内考虑，极限情况较为复杂，在此不讨论。

8、实例

举个例子，我们都知道太阳的直径是地球的109倍大，其相对于地球来说是一个大光源，但是由于太阳与地球的距离十分遥远，是太阳直径的215倍大(日地距离是是变化值，以平均值算)，所以太阳相当于一个点光源，当万里无云晴空万里的时候，我们的`影子、建筑物的影子，总是硬朗而对比强烈，这就是所谓的较”硬“的光，眼前的一切质感和立体感都十分强烈。然而阴天时，我们明显感觉到一切都柔和了许多，这是因为太阳把云层照亮，此时云层变成光源，这个光源十分巨大，所以阴影柔和到几乎没有，而质感和立体感也不很明显，这就是所谓的较”软”的光。

为了验证以上结论，取一个非透明实物(小痰盂)，将条形台灯(大光源)从斜上方照射物体，并拍照(左图)，此时为了实验的单变量性，保持其它元素不变，只用不透明遮挡物将光源遮挡成狭窄的细缝(小光源)，并拍照(右图)，通过实际拍摄，所产生的效果如下，可以在图中看到，左边的影子与右边相比小且边缘柔和，右边的影子大且硬朗，通过对比分析图，与实验结果大致相同。

9、总结

由上分析得出了下结论：

(1)光源越大，物体的阴影越柔和。

(2)光源越小或者离物体越远，物体的阴影越硬朗。

由这两个结论，我们可作如下推广运用：

(1)小光源拥有硬朗而大的阴影，适合表现物体的立体感和表面的起伏，比如沙丘、山峦，在晴天的效果明显比阴天来的雄伟壮丽。这是因为人对立体感的感觉是通过光线的明暗来判断的，阴影硬朗，明暗区分度大，从而立体感更强。

(2)大光源拥有柔和而小的阴影，立体感很弱，适合表现物体的柔和感，比如女性脸庞的柔美。

家庭拍摄技巧

保持眼睛水平线的拍摄位置改善肖像摄影的最简易方法是从被摄者的眼睛水平线开始。比如，给小孩子拍照时，你就要弯下膝盖甚至腹部，使相机与小孩的眼睛大体上处于同一水平上。无论朝上还是朝下拍摄都会使被摄者失真变形，而且相机靠得越近，失真就越厉害。以眼睛水平线拍摄被摄者时，拍摄的照片会显得更加“亲切”，这是因为观众会感觉到他们观察的被摄者的“眼睛”，而眼睛往往是一个人最生动的地方。

先背景，后人物

如果不当心的话，背景可以影响整张照片的效果。明亮的色彩、闪亮的物体或被摄者身后的一大群人都会影响整张照片的视觉感受。因此，在拍照前，你应该先将注意力集中在背景的处理上，先选择背景，再考虑人的神态和位置。选择背景可以从以下三个方面入手：

靠近被摄者：靠近被摄者，并让被摄者而非其它东西占满整个取景器。当使用能进行变焦或可使用可互换镜头的相机时，你可以使用切换到长焦端，以放大取景器中被摄者的大小。

改变角度：向左、右、上、下变换拍摄角度都可产生不同的背景，因而在通过取景器进行取景时，应尽量多变换角度，以选择最好的拍摄位置。

大光圈：大光圈使背景位于焦点之外，以使模糊、显得缓和而不会太引人注目，从而强调被摄者。

注意防止“红眼”

使用带内置闪光灯的相机时，往往会产生红眼这一令人不悦的现象。它是在被摄者的瞳孔放大、而内置闪光灯照亮眼睛的血管时产生的。解决这一问题的一种方法是提高室内照明情况，以缩小瞳孔或使用相机的红眼减轻闪光模式。

用强制闪光完善光影平衡。“强制闪光”是指即使在光线充足的情况下，相机也能进行闪光。强制闪光用于照亮阴影，并将光滑表面反射的光线“添加”到被摄者的眼睛上(这能使被摄者的眼神更加吸引人)，它对于去除在正午高照的太阳在眼睛或鼻子下留下的阴影非常有用。

自拍也是很有用的

现在的大部分相机都有内置自拍器，该功能可让快门释放延迟数秒，这段时间可你离开相机进行其它活动，一般来说，你要用三脚架来固定相机以获得最佳效果。没有三脚架的话，你可以将相机放在稳固的物体上。自拍还可减少相机的轻微振动，从而提高成像的精细度。

好构图带来好效果

好的构图是影响肖像摄影是否成功的一个重要因素。人的身体是垂直的，因为当你想拍摄被摄者的全身时，最佳构图应该是竖构图。

人像摄影并不仅仅是拍摄人像

既然家庭相册是纪念照片集，那么你的家庭人像拍摄也不应只局限于外出时拍摄，你可以在生活中随时拍摄一些富有生活情趣的日常生活照，这些除了摄影的内涵外，更重要的是照片背后的有趣故事。要使你的家庭相册成为含金量很高的珍藏品，那么拿起你的相机，随时准备拍摄!

机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法

1、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角扒缺丛照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较扮凳强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应春樱用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。
