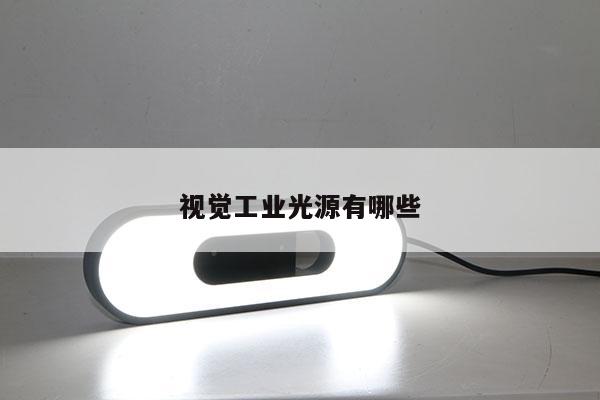

视觉工业光源有哪些

本文目录一览：

• 1、机器视觉光源
• 2、机器视觉产品有哪些呢？
• 3、搭配工业相机的光源推荐哪家？
• 4、工业机器视觉系统由哪些组成？
• 5、机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法

机器视觉光源

可以了解下51camera自主研发的机器视觉光源

ZQA-3000W 为51camera自主研发，专为复杂环境下视觉照明使用的光源。具有照射范围大，亮度高，亮度稳定等优点。在高速频闪的工作模式下可以精准控制点亮时刻及点亮时间；可以在高速、远距离、大范围、危险环境、高温、光线干扰等各种环境下为视觉系统提供可靠的照明。

ZQA-3000W 选用超高品质材料，瞬间亮度超高、稳定性好。在指定大小区域内，可以达到 1000000Lux 以上瞬间亮度。产品可无衰减点亮 10^8 次以上。

ZQA-3000W 采用独有技术，可瞬间增量至普通光源的十倍以上。 驱动电路为自主研发电路，点亮时间可做 us 级调节，可提供反接保护，过载保护等。

应用场景

公路智能交通

轨道交通

隧道检测

大型工件定位及检测

机器人抓取

安全与监控

医药生产

化学生产

高温状态下物体检测

想了解更多机器视觉光源产品及相关内容可登录：网页链接

机器视觉产品有哪些呢？

工业相机、镜头、光源、采集卡、数据线、工控机、软件等。

想了解更多机器视觉产品及相关内容可登录：网页链接

搭配工业相机的光源推荐哪家？

搭配工业相机的光源可以看看CCS的，嘉励，51camera。CCS和嘉励光源种类比较丰富，

具体使用哪种光源需要根据实际应用场景，51camera的激光光源也不错。

登录机器视觉产品资料查询平台，了解更多工业相机光源的资料。

工业机器视觉系统由哪些组成？

工业机器视觉系统包括：光源、镜头（定焦镜头、变倍镜头、远心镜头、显微镜头）、 相机（包括CCD相机和COMS相机）、图像处理单元（或图像捕获卡）、图像处理软件、监视器、通讯 / 输入输出单元等。

系统可再分为

一、采集和分析分开的系统。

主端电脑（Host Computer)

影像撷取卡（Frame Grabber)与影像处理器

影像摄影机

定焦镜头镜头

显微镜头

照明设备

Halogen光源LED光源

高周波萤光灯源

闪光灯源

其他特殊光源

影像显示器

LCD

机构及控制系统

PLC、PC-Base控制器

精密桌台

伺服运动机台

二、采集和分析一体的系统

智能相机（图像采集和分析一体）

其他配套外围设备：光源、显示、PLC控制系统等等。

工作原理

机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格 / 不合格、有 / 无等，实现自动识别功能。

机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法

1、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接
