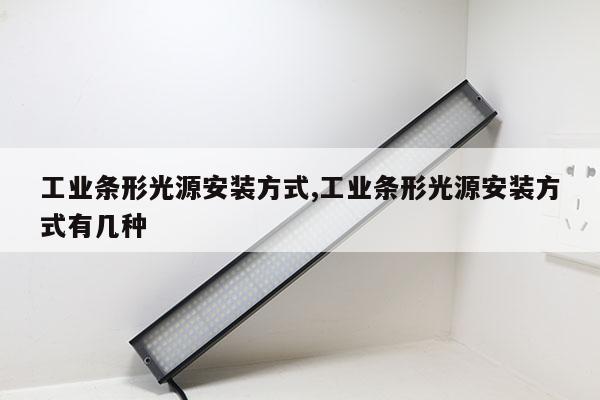

工业条形光源安装方式,工业条形光源安装方式有几种

本文目录一览：

• 1、机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法
• 2、led条形灯规格介绍 led条形灯有哪些类型
• 3、条形光源和面光源的区别
• 4、机器视觉系统常见的光源有哪些，每种光源适合在什么场合应用
• 5、LED灯的安装方式？
• 6、条形光源的特点是什么?

机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法

1、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角扒缺丛照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较扮凳强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应春樱用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

led条形灯规格介绍 led条形灯有哪些类型

大家对led条形灯有没有了解呢?在日常生活中有没有经常见到呢?今天小编就来给大家介绍一下led条形灯吧。随着现代社会的发展和变更，迅速的现代生活越来越被人们接受，人们也越来越追求高品质的生活，led条形灯也越来越被使用频繁，它节能又环保，对人们的眼镜视力也好，深受人们的喜爱，那么接下来小编就来给大家介绍介绍led条形灯的特点和相关内容吧!

一、led条形灯的特点：

1.led灯条的外形像一条柔软的长条带，它的柔软性很高，可以任意卷曲。安装时可以任意造型，不使用时可以折叠，便于收拾。

2.和其他灯具最大的不同是，led灯条是可以剪切的，核老如果长度太长，可以剪掉一截。如果长度不够，也可以接一段延长。

3.led灯条的电源是安装在柔性塑料中的，电源通路也被彻底包覆好，使用中不用担心水电造成为危险，因为绝缘性和防水性特别好。

4.因为它的耐气象性强，所以可以使用在室外环境中。不管是气温变化，还是风吹雨淋都不会造成损坏。不易断裂，使用寿命很长。

二、led条形灯有哪些类型

柔性led灯条：这种led灯条非常柔软，可以随意弯曲、折叠，塑造成各种造型，做成文字或图案都可以。常被用在建造物、庭院、途径、花园、地层、桥梁、谎花板、公共汽车、湖泊、水底、家俱、粉牌、标志、海报等物体上，其装饰效果。

硬性led灯条：硬性led灯条P的组装线路板是CB硬板，它缺点是柔软性不强，不能任意塑形，但是更容易安装和固定。它使用的led光源是贴片led，正面和测量都可以安装，如果适合侧面发光的硬性led灯条，就被称为长城灯条。

　　三、led条形灯规格介绍：

led灯条的规格是根据led元件的长度和宽度区分的，常见规格有0603led灯条、0805led灯条、1210led灯条、3528led灯条和5050led灯条等五种。

以上就是小编详细为大家介绍的关于led条形灯的特点、分类介绍、以及规格的相关内容了，相信大家在看了小编的介绍之后对led条形灯也有了一贺码定的了解改拍升了吧。led条形灯市面上种类繁多，各种各样的都有，小编在这里要提醒大家的是，在选购时，要看清楚质量，和品牌，以免被不良商家欺骗，买到不合适自己的产品。小编的介绍到这里就结束了，希望可以帮到大家。

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：【;wb】，就能免费领取哦~

条形光源和面光源的区别

条形光源是阵列组成，面光源是发光模式。

条形光源是由高密度直插式LED阵列组成，适合大幅面尺寸检测带粗渗。条形光源优点是光照均匀度高，亮度高散热好，使用寿命长，产品稳定性高安装简单，角度随意可调，尺寸设计灵活。

面光源是指发光的模式，相对led点光源及普通灯具光源而言，现有面光源如平板光源，led面凳迹光蠢脊源具有出光柔和、不伤眼、省电、光线自然等特点。

机器视觉系统常见的光源有哪些，每种光源适合在什么场合应用

1、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同如猛高被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较知游强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片渣尺检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

LED灯的安装方式？

led吸顶灯如何安装（安装教程）

1、关闭灯具供电电源开关。

这样是至关重要的，安全第一，把电断了槐者，想怎么搞都可以，如果没把开关关了，导线是有电的，很危险，触电了就不好了。

2、翻开灯具灯罩，用螺钉，膨胀管将感应灯具固定于墙壁或天花板等使用位置。

通常吸顶灯的灯罩，有旋转卡住，推入卡紧，或是有螺丝固定的，注意看一下不难拆开。而天花板上的洞，是要底盘对准后标示出来，再用冲击钻来钻，冲击钻很容易用，一按开关就可以打洞了，不过要用点力住前唤租推一下。

对于有些吸顶灯，光源是可以取下来的，如果可以取下来，最好先取下来。而对于LED吸顶灯，很多光源是与底盘固定的，这样就取不下来了，取不下来那在安装底盘时，要注意别弄坏了LED灯珠。

3、连接供电电源线与灯具电源线。先将供电电源线与灯具电源线剥掉5-7mm长的线头，再将露出的金属导线拧在一起，用电工绝缘胶带缠好。

要注意两根线要保持一定的距离，如果有可能尽量不将两线头放在同一块金属片下，以免短路，发生危险。可以的话，多包一点电工绝缘胶布。

4、将灯罩对准灯具扣在灯具上，用力推入，将灯罩固定在灯具上。

如果灯罩是螺丝固定的，那就把灯罩位置对准，把螺丝上好。而对于灯罩是有机玻璃或亚克力材料的，这些都是易碎材料，在装的时候要小心轻放，盖灯罩时要拿稳。

一、选好位置

安装吸顶灯首先要做的就是确定吸顶灯的安装位置。例如客厅、饭厅、厨房的吸顶灯最好安装在正中间，这样的话各位置光线较为平均。而卧室的话，考虑到蚊帐和光线对睡眠的影响，所以吸顶灯尽量不要安装在床的上方。

此外，吸顶灯需要选取砖石结构等能承受吸顶灯重量的墙面或吊顶进行安装，尽量不要选择木质墙面，以免时间长了有掉落的危险。

二、拆吸顶灯面罩

将吸顶灯面罩拆下，一般情况下，吸顶灯面罩有旋转和卡扣卡住两种固定的方式，拆的时候要注意，以免将吸顶灯弄坏，把面罩取下来之后顺便将灯管也取下，防止在安装时打碎灯管。

三、安装底座

底座放在预定安装位置，用铅笔在墙面做标记，然后拿走底座，用电钻在标记位置钻孔，接着在孔内安装固定底座用的膨胀螺栓，注意钻孔直径和埋设深度要与螺栓规格相符。之后把底座放回预定位置，固定即可。

四、连接电线

固定好底座后，就可以将电源线与吸顶灯的接线座进行连接，需注意的是，与吸顶灯电源线连接的两个线头，电气接触应良好，还要分别用黑胶布包好，并保持一定的距离，如果有可能尽量不将两线头放在同一块金属片下，以免短路，发生危险。

led吸顶灯如何安装（安装教程）_led吸顶灯安装图解

五、安装面罩、吊饰

接好电线后，可试通电，假如一切正常，便可关闭电源装上吸顶灯的面罩。客厅吸顶灯还需要装上一系列的吊饰，因为每一款铅链薯吸顶灯吊饰都不一样，所以具体安装方法可参考产品说明书。吊饰一般都会剩余，安装后可存放好，日后有需要时也能换上。

随着家庭装修热的不断升温，吸顶灯的变化也日新月异，不再局限于从前的单灯，而向多样化发展，既吸取了吊灯的豪华与气派，又采用了吸顶式的安装方式，避免了较矮的房间不能装大型豪华灯饰的缺陷。

条形光源的特点是什么?

特点：条形正态光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。 　

　应用：金属、玻璃等表面检查；表面坦塌裂缝检测举信源；LCD面板检测；线阵相机照明；图像扫描。
