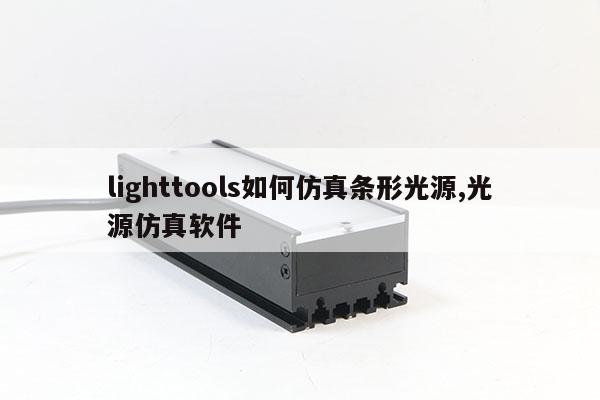

lighttools如何仿真条形光源,光源仿真软件

本文目录一览：

• 1、LightTools如何模拟光学效果？
• 2、lighttools模拟光强不对
• 3、lighttools怎么显示两个光源
• 4、lighttools中怎么建立平行光源，等强度的？

LightTools如何模拟光学效果？

兄弟，你这仿族饥问题问得太泛了。不过一般的流程是：用光学设计软件（如rhino）做出光学系统中的元件模型（比备返如透镜），存为.sat格式，导入lighttools中，在lightTools中添加光源，接受平面，并设置光源信息、仿真信息、材料等。然后便可以做simulation了。结穗埋果如是照度分布图，可以在simulation-illuminance...-raster chart中看

lighttools模拟光强不对

操作步骤如下。

1.添加光源和表面接收器，添加一个球型光源，一个cube物体，一个表面接收器receiver，这些对象都由系统浏览器进行管理。光源的出射度设置：（默认是朗伯模型，就是比较理返碰想均匀）角度分布和空间分布都可以用户自定义，编写txt文件，设置光源的出射角度范围：（默认是360）因为默认是360，所以上角度是0，下角度是180；若要设置为45度，则上角度是0，下角度是22.5；

2.对光线模拟的参数进行设置，光线追踪-模拟输入要追踪的光线总数，决定模拟的准确度，总数越多，准确度越高，当然耗时更多预览光线数量是模拟之后可以看到的示意光线（黑线），一般是100~1000，搏迅随意设点击，开始模拟：（模拟结果）如果光线太多，则会出现，可以看到剩余时间；

3.物体表面的照度分析，分析漏银谈-照度显示-光栅图表照度就是对物体表面的入射光的分析；

4.系统浏览器的作用和内容，我们可以看到：照明管理器（管理光源和接收器）、分量（管理物体）；

5.光源的光强分析，添加远场接收器：球型远场接收器的一些说明：其中，V表示纬度，L表示经度。比如，（0V,0L）表示维度为0经度为0；（90V,0L）表示纬度为90经度为0；90V也就是赤道分析-强度显示-剖切图；

这里蓝色线是沿着0度经线采集的光源的强度，绿色线是沿着90度经线采集的光源的强度。以上是出射角度360度的球型光源的光强分析，可以设置光源的出射角度范围为，45度，则对应的光强分布。

lighttools怎么显示两个光源

lighttools显示两个光源的操作如下：

1、打开LightTools软件并创建一个新的工程文件。

2、在3DModel中创建一个或多个几何体，这些几何体代表您的光源。

3、在Source中选择您要使用的光蔽核源类型，球形光源圆柱形光源或面光源。

4、按照LightTools的指导创建您的光源，并设置每个光源的位置，方向，光碰搜强度和颜色属性。

5、在SystemLayout中将您的几何体和光源放置到您的系统宏吵掘中，根据需要调整它们的位置和方向。

6、在SystemAnalysis中设置和运行您的光学分析，如照度，亮度或反射分析，以查看两个光源对系统的影响。

lighttools中怎么建立平行光源，等强度的？

lighttools中建立等强度平行光源方法：

1.通过NS光线追迹，该方法无法运行，所以只能用来看效果，找自己需要的点。

2. 通过点光源+抛物面 。

Light Tools 软件由美国Optical Research Associates (ORA)公司于1995年开发而成的光学系统建模软件。1997年，ORA 又成功喊亏开发出与 Light Tools 主体程序配套使用的 Illumination 模块，圆满地解决了照明系统的计算机辅助设计问题春宏。

Light Tools是一款光学建模工具，它可以通过绘制图形让你创建、观察、修改并且分析光学系统。它的风格近似于精密复杂的CAD程序，但是，它有扩展的数值精度和专门进行光学设计的光线追迹工具。

Light Tools 是一个全新的具有光学精度的交互式三维实体建模软件体系，提供最现代化的手段直接描述光学系统中的光源、透镜、反射镜、分束器、衍射光学元件、棱镜、扫描转鼓、机械结构以及光路。由于 Light Tools 把光学扒渗册和机械元件集合在统一的体系下处理，并配有“放置”光源、发射光线的非顺序面光线追迹的强大功能，使它在系统初步设计、复杂系统设计规划、光机一体设计、杂光分析、照明系统设计分析、单位各部门间学术交流和数据交换、课题论证或产品推广等各环节中均可发挥重要的作用，成为人们理想的工具。
