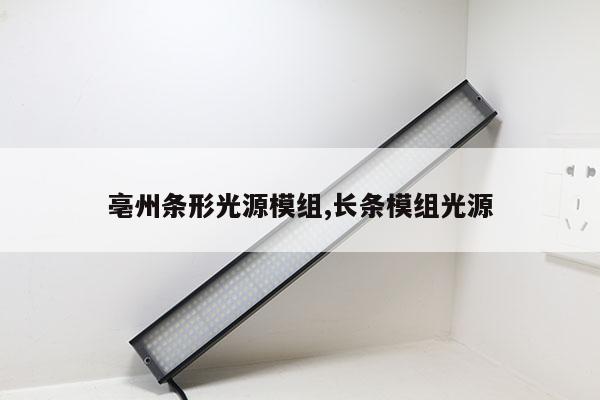

亳州条形光源模组,长条模组光源

本文目录一览：

• 1、背光源技术与生产工艺
• 2、米兰极光条形光源模组怎么链接
• 3、什么是led光源模组？led光源模组安装介绍

背光源技术与生产工艺

二战时期使用超小型钨丝灯作为飞机仪表的背光源，这即最初的背光源，代表了背光源发展的开始。随后，经过十几年发展，如今背光源已经成为电子独立学科，并逐步形成研究开发热点，背光源技术与生产工艺亦逐渐成熟，

下面小编将为大家简要介绍一下背光源的技术并以led背光源为例介绍一下背光源的生产工艺。

背光源技术

用于背光源的光源

在背光源的设计中，所用光源的选用是很重要的。目前常用的光源包括点状光源：LED(发光二极管);线状光源：CCFL(冷阴极荧光管)、HCFL(热阴极荧光管);面状光源：EL(电致发光片)、OELD(有机电致发光片)、FED(平板场发射)，选用不同的光源也就决定了背光源的功耗、亮度、颜色以及使用条件和使用寿命等特性。

2、背光源模组的技术

导光板的光学技术是目前光源模组中最核心技术，目前主要有印刷形和射出成型形二种导光板形式。因为印刷形成本低，所以在过去较长时间内成为主流技术，但其主要缺点是合格品不高，而目前LCD产品要求更精密的导光板结构，射出成型形导光板必然成为背光源发展主流，但相应的模具技术难题只有少数大厂能够克服。

LED背光源生产工艺

清洗：采用超声波清洗PCB或LED导线架，并烘乾。

装架：在LED芯片(大圆片)底部电极备上银胶后进行扩张，将扩张后的芯片(大圆片)安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。

3、压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。LED

直接安装在PCB上的，一般采用铝丝焊机。(制作白光TOP-LED需要金线焊机)

4、封装：通过点胶，用环氧将LED管芯和焊线保护起来。在PCB板上点胶，对固化后胶体凳搏形状有严格要求，这直接关系到背光源成品的出光亮度。这道工序还将承担点萤光粉(白光LED)的任务。

5、焊接：如果背光源是采用SMD-LED或其他已封装的LED,则在装配工艺之前，需要将LED焊接到PCB板上。

6、切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。

7、装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。

8、测试：检查背光源光电参数及出光均匀性是否良好。

9、包装：将成品按要求包装、入库。

背光源的分类

背光源目前按光源类型主要有EL、CCFL及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式(底背光式)。以下是它们的简单介绍。

1、边光式。即将线形或点状光源设置在经过特殊设计的导光板的侧边做成的背光源。根据实际使用的需要，又可做成双边式，甚至三枣正祥边式。边光式背光一般可做的很薄，但光源的光利用率较小，且越薄利用率越小，最大约50[[[%]]]。其技术核心是导光板的设计和制作。边光式最常用的有LED灯背光和CCFL背光。随着LCD模组不断向更亮、更轻、更薄方向发展，侧光式CCFL式背光源成为目前背光源发展的主流。

1)、LED灯背光。LED灯又称发光二极管，比起其它光源，单个LED灯的功耗是最小的。从蓝到红，LED灯有很多种颜色，另外还有一种特殊的颜色是白色。在各种颜色里，可大致分为高亮和低亮的两种。 由于白色是混合色，无可标识的波长值，因此，以其在色度图上的坐标值来表示。 我们自定义为“冷白色”和“暖白色”两种。在各种颜色里，都存在颜色偏差的问题，其中蓝色和白色表现的较为明显，尤其是白色，现在LED的供应商也无法对其进行有效的控制。

2)、CCFL背光。此种背光的最大优点是亮度高，所以面积较大的黑白负相、蓝模负相和彩色液晶显示器件基本上都采用它。理论上，它可以根据三基色的配色原理做出各种颜色。其缺点是功耗较大，还需逆变电路驱动，而且工作温度较窄，为0~60度之间，而LED等其它的背光源都可达到-20~70之间。

2、底背光式。是一个有一定结构的平板式的面光源，可以是一个连续均匀的面光源，如EL或平板荧光灯;也可以是一个由较多的点光源构成，如点阵LED或白炽灯背光源等。常用的是LED点阵和EL背光。

1) EL背光。即电致发光，是靠荧光粉在交变清喊电场激发下的本征发光而发光的冷光源。其最大的优点是薄，可以做到0.2~0.6mm的厚度。缺点是亮度低，寿命短(一般为3000~5000小时)，需逆变驱动，还会受电路的干扰而出现闪烁、噪声等不良。EL的驱动有逆变器、Driver IC驱动两种。因为目前Driver IC的频率和负载输出电压达不到EL的典型条件(400Hz、AC100V)，所以亮度较逆变器驱动更为低。最近也陆续有白光(全色)EL和LCD背光源出来。但由于亮度较暗其基本上用于4英寸以下小尺寸液晶显示。如:手机、PDA、游戏机等。全色(白光)、大尺寸亮度背光源，现在主流仍然是用CCFL做光源。

2)LED底背光。优点是亮度好，均匀性好。缺点是厚度较大(大于4.0mm)，使用的LED数量较多，发热现象明显。一般采用低亮的颜色进行设计，而高亮的颜色由于成本高基本上不考虑。

以上就是小编给大家介绍的背光源技术和生产工艺以及背光源的分类等相关知识的介绍了。希望能够帮到大家。

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：【;wb】，就能免费领取哦~

米兰极光条形光源模组怎么链接

1、首先米兰极光条形光源模组链接需要确定好安装的态枣位置，然后根据安装位置来定灯具的尺寸。

2、其次把条形光源轿信放在需要安帆帆拆装的地方，并固定住。

3、最后在条形光源的正下方放置电源线及插头，并连接至220v电源上（注意要接牢），再接通电源即可使用。

什么是led光源模组？led光源模组安装介绍

不知道大家有没有听说过led光源模组，很多人对于led光源模组都是陌生的。但是大家对于led灯很熟悉，很多的朋友的家里都是有led灯的。led光源正敏模组就是如何去制作led灯，就是 led光源 的原理制作。那么我们就一起看看led光源模组怎么装的吧。

led光源模组百科

概念

LED模组是LED产品中应用比较广的产品，在结构方面和电子方面也存在很大的差异，简单的就是用一个装有LED的线路板和外壳就成了一个LED模组，复杂的就加上一些控制，恒流源和相关的散热处理使LED寿命和发光强度更好。

应用

主要用于展示广告字体(压克力、吸塑)和标识的夜间效果，它以文字或标识为媒介，安装在楼宇顶部或墙面，既能表现标识白天效果,又能利用LED作为发光光源，在夜间表现出另外一种效果，再配以LED照明应用控制系统，对文字或标识进行动态视频控制，在一些娱乐气氛较浓的场所， LED光源 模组已经成了企业展示自我形象的最重要的选择之一。

参数

1颜色：按颜色种类可以分为单色、七彩、全彩单点控制三种。2电压：12V的低压模组是比较普遍的。在连接电源和控制系统的时候一定要检查电压值的正确性，才能通电，否则就会损坏LED模组。3

工作温度：就是说LED正常工作的温度。通常情况在-20℃～+60℃之间。4发光角度：一般以厂家提供的LED的发光角度为LED模并巧组的角度。5亮度：我们通常在LED模组中所说的亮度通常是发光强度和流明度。

6防水等级：如果要户外用LED模组的话这个参数就很重要了，通常情况在全露天的情况最好防水等级要达到IP68。7尺寸：就是通常所说的长 宽 高等尺寸。8单条连接的最大长度：就是在一条串联LED模组中，所连接的LED模组的个数。9功率:基本上LED模组的功率=单个LED的功率 Ⅹ LED的个数 Ⅹ 1.1。

分类

按颜色种类可以分为单色、七彩、全彩单点控制三种，单色就是单种颜色的模组，一般有红色、绿色、黄色、白色等等是比较常用的;七彩LED模组就是由七种不同颜色进行变换的模组产品，它色彩更多，更有变化性;全彩LED模组与七彩相比则更丰富，它可以实现全真的色彩变幻，不仅非常漂亮，而且动感十足，也更能吸引人的眼球。

按单颗LED的功率又可以分为小功率(0.3W以下)、中功率(0.3-0.5W)、大功率(1W及以上)三种，大功率的模组比小功率在亮度上更高，而且使用时间也更长，是以后整个LED照明的发展趋势，更具备实用性。按密封性又可以分为防水和不防水两种。防水和不防水的模组主要是看应用环境来区分的，一般防水的LED模组可以运用于户外照明和宣传使用，它不会因为进水而发生问题，更适合恶劣的环境应用，而不防水模组则主要是室内用的比较多。

当然，防水的模组比不防水的在价格上也要高一些。按照LED的形状LED模组分为：直插式LED模组，食人鱼LED模组，贴片LED模组。

要求

LED的电压在2-9v不等，功率也有较宽绝清键的范围，具体选用哪种LED还要看这个模组作为一个产品来说的技术要求。比如这个LED模组需要输出10lm的光，外观上看用两颗LED比较好，就可以选择5lm一颗的LED。结合颜色(LED电压与颜色有关)、温度、品质等其他因素，就可以找到一款合适产品的LED。

使用说明

一、现阶段用上发光字的光源主要以常规设置输入电压都为DC12V的LED三灯、五灯、六灯的光源模组比较普遍，需要通过恒压的开关电源输出的DC12V

为电源，所以要注意安装发光字时如果没有安装开关电源，切忌不要将发光字或者LED光源模组直接入市电交流220V通电，否则会将LED光源因为电压过高而烧坏。

二、为避免开关电源长期满负荷工作，开关电源与LED负载功率最佳为1：0.8，按照如此配置产品使用寿命会更加的安全持久。

三、如果模组超过25组时，应先分开连接，再由大于1.5平方毫米的优质铜芯线并联在一起连接到发光字箱体外，电源线长度应该尽可能短，如超过3米必须适当增加线径，模组末端不用的连线为避免短路一定要剪断粘贴一定要牢固，必要时用自攻螺丝固定不防水系列户外使用时，槽型字必须做好防水措施;

四、要有足够亮度。模组间距可视亮度需要在3至6CM之间，字的厚度可选5至15CM之间。适用于发光字的LED光源有两种：食人鱼和小草帽。食人鱼发光模组适用于字墙高度在8-15cm间的发光字。

五、在使用LED发光模组的过程中，一定要注意电压降的问题。千万不要只做一条回路，从首串联尾。这样做不仅会使首尾之间由于电压不同而导致亮度不一致，还会产生单路电流过大烧毁线路板的问题。正确的做法是尽量多并联些回路，以保证电压和电流的分配合理。

六、字腔内部如需使用防腐材料，最好是用白色底漆，以增加其反光系数。

led光源模组安装步骤

1.光源模块数量预算采用等间距排布，在计算机上模拟光源模块分布，初步预算所需光源模块数量。模块间距可视亮度需要在3-150px之间，字的厚度可选择5-325px之间。

2. 计算电源功率，设计配电方案预算的LED光源模块数量×单个光源模块的功率=耗电总功率。建议电源选配要留有余量，按额定功率80%使用。

3.安装LED光源模块A：清洁安装表面 B：用双面不干胶粘在模组底部。C：均匀排布，接好连线。D：装上字槽面板并测度效果。E：最终成品

led光源模组注意事项

1.LED模块的极性：红色线接电源正级，白色线接电源负极。

2. 亚克力透光盖板离LED模块的垂直高度应大于5公分，小于13公分，以避免在盖板表面产生光斑现象或光暗现象;亚克力板不同材料的透光率及散光性对高度及均匀性有很大影响，需注意选择。

3.工作电压：注意LED模块的电压与开关电源的电压一致性。

4.粘贴牢固：确保贴在灯箱字内的LED模块牢固可靠，必要时用螺丝钉固定。

5.电线长度：电源线长度尽可能短(建议不超3米)，大于等于 18AWG#，超过3米应适当增加线径。
