条形光源怎么连接,条形光源安装方式

本文目录一览：

• 1、led吸顶灯条形光源怎么接
• 2、想问光纤是怎么与光源机连接
• 3、机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法
• 4、圆形灯怎么换条形光源模块
• 5、想要给应急日光灯接线，该怎么接线呢？
• 6、LED驱动三根线光源四个线怎么接线？

led吸顶灯条形光源怎么接

分以下几步1、首先断电，否则很危险哦。选好安装地方后，把吸顶灯贴在天花板上最好坐上标记2、用膨胀螺丝在做上标记的那里打孔3、搏散乱把掘哗吸顶灯灯罩和底盘分开，把底盘用螺丝固定在天花板上，用吸顶灯里面的配件螺丝把底盘固定好4、把事先预留好的电线和吸顶灯上面的电线接基档好，如果没有地线的话你随便接上就可以了不分零线火线的5、接好后打开开关，灯亮后就可以把灯罩装上啦希望我的回答对您有所帮助。　

想问光纤是怎么与光源机连接

有专用的光纤跳线，也有光端盒，冷接找出光纤线蕊就可与光源机连接，还有就是融纤

机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法

1、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

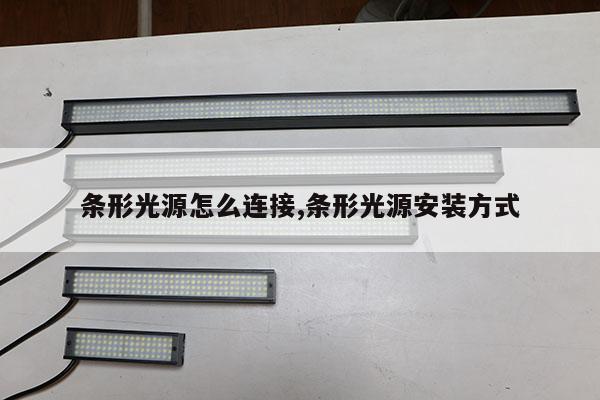

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角扒缺丛照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较扮凳强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应春樱用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

圆形灯怎么换条形光源模块

1、首先就是要把圆形灯的灯罩给取下来，有的灯罩是旋转就可以下来的，只要把卡扣往回扳就可以拿下灯罩、拿下来。

2、然后把上面的插头从灯管上拔下来，取出灯管、将一个型号，一样瓦数的条形光源模块，重新替换一下。

3、最后裤慎再喊纯团把插郑橘头插好，再用卡扣固定好即可。

想要给应急日光灯接线，该怎么接线呢？

想要给应急日光灯接线，该怎么接线呢？可以采取以下方式。

1.连接火线 L

2.连接零线 N

3.连接光源(适合内置驱动的LED光源)

4.连接驱动电源，再接光源(适合外置驱动的LED光源);

5.连接墙壁开关线，开关线的另一端，进火线①端口。

墙壁开关只控制市电照明，不影响应急照明。另外，以下几点需要注意。

1、白插座——连接电池组。

2、应急电源不可空载，无论是检测应急照明功能、或是检测逆变器充电功能，都必须在负载光源 的状态下敬尘野再进行，

3、主电源线：火线L和零线N，直接接进总电源线路，该二条线路禁止接开关；

4、试验按钮：测试兄让电池是否能够应急照明，在有电状态下，按住试验开关按钮，即可转为应急照明状态，松开按钮，随机进入市电照明状态。

5、光源开始应急照明以后，不受开关控制。

应急日光灯的原理是什么呢？

充电回路断开；双控开关朝上按，充电回路接通：开灯回路接通，一根零线，荧光灯里面带蓄电池和逆变装置，就是充电回路和开关灯回路都接市电情况下的灯控和工作就是应急荧光灯，一根开灯线，灯亮。市电正常时、一根充电线（有的接专用应急电源线）。

无亮喊专用应急电源的接线情况，灯灭，双控开关朝下按，无论开关朝上还是朝下按，开灯回路断开。市电停电时（充电和开关回路都接市电），灯都量（蓄电池和逆变装置工作）。通过双控开关控制（相当于单刀双掷开关）。

传统型荧光灯即低压汞灯，是利用低气压的汞蒸气在通电后释放紫外线，从而使荧光粉发出可见光的原理发光，因此它属于低气压弧光放电光源。

LED驱动三根线光源四个线怎么接线？

Led驱动三根线区，曙光园四个线确实连接的话，那你必须通过陪洞谨每个县的人口接着方法，你才能去把它给接上，你芦基必须通过的每个呃零线火线才能接颤态好。
