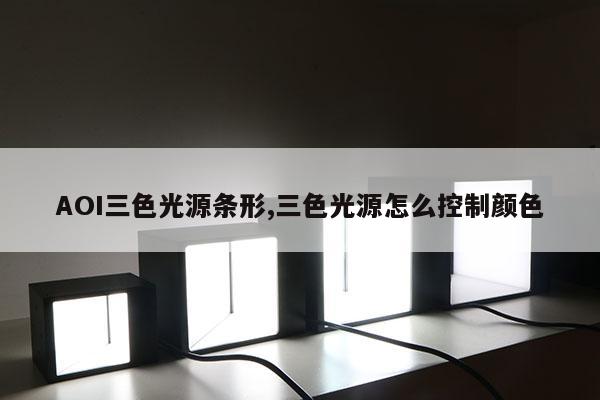

AOI三色光源条形,三色光源怎么控制颜色

本文目录一览：

• 1、AOI工作原理？
• 2、机器视觉光源
• 3、什么是AOI检测？
• 4、三色光源与同轴光源的区别
• 5、aoi光源工作距离能否到50mm
• 6、AOI自动光学检测仪的原理是什么_aoi自动光学检测仪教程

AOI工作原理？

AOI（Automatic Optic Inspection）的全称是自动光学检测带链，是基于光学原理来对焊接生产中遇到的常见缺陷进行检测的设备。AOI是新兴起的一种新型测试技术，但发展迅速，很多厂家都推出了AOI测试设备。当自动检测时，机器通过摄像头自动扫描PCB，采集图像，测试的焊点与数据库中的合格的参数进行比较，经过图像处理，检查出PCB上缺陷，并通过显示器或自动标志把缺陷显示/标示出来，供维修人员修整。

area of interest 在遥感与地理信息系统的一些软件中对研究区域的叫法。运岁悔用高速高精度视觉处理技术自动检测PCB板上各种不同帖装错误及焊接缺陷。PCB板的范围可从细间距高密度板到低密度大尺寸板,并可提供在线检测方案,以提高生产效率,及焊接质量 。通过使乎行正用AOI作为减少缺陷的工具,在装配工艺过程的早期查找和消除错误,以实现良好的过程控制。早期发现缺陷将避免将坏板送到随后的装配阶段,AOI将减少修理成本将避免报废不可修理的电路板。

参考链接：AOI_百度百科

机器视觉光源

可以了解下51camera自主研发的机器视觉光源

ZQA-3000W 为51camera自主研发，专为复杂环境下视觉照明余轿闭使用的光源。具有照射范围大，亮度高，亮度稳定等优点。在高速频闪的工作模式下可以精准控制竖裂点亮时刻及点亮时间；可以在高速、远距离、大范围、危险环境、高温、光线干扰等各种环境下为视觉系统提供可靠的照明。

ZQA-3000W 选用超高品质材料，瞬间亮度超高、稳定性好。在指定大小区域内，可以达到 1000000Lux 以上瞬间亮度。产品可无衰减点亮 10^8 次以上。

ZQA-3000W 采用独有技术，可瞬间增量至普通光源的十倍以上。 驱动电路为自主研发电路，点亮时间可做 us 级调节，可提供反接保护，过载保护等。

应用场景

公路智能交通

轨道交通

隧道检测

大型工件定位及检测

机器人抓取

安全与监控

医药生产

化学生产

高温帆渗状态下物体检测

想了解更多机器视觉光源产品及相关内容可登录：网页链接

什么是AOI检测？

AOI

是英文

Automatic

Optical

Inspector

的简写,

中文名为自动光学检测仪

，AOI的基本工作原理即用光学手段获取被测物图形，一般通过一传感器（摄像机亩雹槐）获得检测物的照明图象并数字化，然后以某种方法进行比较，分析和判断，相当于将人工目检迅友自动化肆型，智能化。

三色光源与同轴光源的区别

1.色温不同：三色光源按照色温高低依次为红、绿、蓝，一般红、绿、蓝三色光源的色温范围为2400K-10000K，而同轴光源的色温一般在3000K-18000K之间；

2.色坐标点不同：三色光源的色坐标点比同轴光源的色坐标点要丛哗顷更宽，而同轴光源的色坐标点比较窄；

3.色彩复合方式不同：三色渗陆光源是采用分歧法，由三个独立的LED像素组成单个颜色，然后作出两两相乘混合出多种颜色，同芦郑轴光源通过色温在一定范围内变化，自然出现各种色彩；

4.效能不同：三色光源在显示彩色图像时更加真实，且效率更高，有更高的性价比，而同轴光源在显示色彩时比较单一，但是具有更好的色温控制能力，用于真实物体表现则更加合适。

aoi光源工作距离能否到50mm

能。自动光学检测设备AOI的安知埋全距离为50mm，可识别组件高搭笑蚂度为1mm-50mm，升核工作距离能到50mm。AOI光源是采用RGB三色高亮度LED阵列而成，以不同角度及不同颜色照射物体的光源。

AOI自动光学检测仪的原理是什么_aoi自动光学检测仪教程

我挨个说一下吧，也算给自己复习一下。

一边缘检测

方法很多很多啊。

1常用的是用各种边缘检测算子对图像进行卷积运算，计算出来图像每个部分的梯度值，由于边缘有突变的像素值，所以梯度大的地方很可能是边缘。常见的有sobel算子等。

2形态学运算，主要是针对二值化之后的图比较高效，直接先膨胀再腐蚀，然后相减图像就是边缘。

3canny算法，这个用的很多，我也很喜欢，主要是用到强边缘和弱边缘进行区分。

4通过识别feature进行识别，在边缘不明显的时候比较有效。

二图像模糊

这里你要知道一个概念，什么是模糊呢？

咱们近视眼就是一个模糊，这个模糊就是眼睛的成像不能精确的成像在视网膜上吧？

你可以想象一下，其实这就是一个尺度变换的问题，你看一张报纸很清楚，但是从五十米外看你这张报纸（我闭薯们假设能看得到），就非常模糊，不能辨认吧？

我这里就引出这个模糊的概念：叫做高斯滤波，高斯滤波其实就是一个尺度变换。

我再打个比方吧，比如一个围棋棋盘，黑线是黑线，棋盘是棋盘，即使黑线很细，你也能分清楚是吧？

但是如果你摘下眼镜看呢？黑线变粗了是吧？黑线变暗了是吧？

其实真正原因是棋盘的信息进入了原本黑线的地方，而黑线也进入了棋盘的地方。

这就是滤波的魅力，可以使像素各个梯度变小，让图像的像素点之间的联系没有那么强烈。

既然引出高斯滤波，那就有其他的各种滤波，比如拉普拉斯滤波，中值滤波，均值滤波。

实际操作中应用的也都是算子求卷积的方法。

三灰度化

你看电视的时候应该知道，电视上的一个彩色点，其实是GRB颜色模式，就是绿红蓝三色。

对应这个RGB颜色模式，你可以通过对这三个颜色通道的值进行处理，比如我就定义V=(RGB)/3。那么这个V就包含了三种颜色的信息了吧？

但是一般的我们不直接用三个平均，而是由各个相应的系数相乘得到。

这是RGB颜色模式，但是如果你用到HSV颜色模式，问题就简单多了。

什么是HSV模式袭镇呢？你遥控器上可能有色度饱和度亮度按钮吧？

这个就是HSV模式，其中这个V就是亮度value，这个就直接是灰度信息了。

四图像去雾

我对这个去雾的理解是，图像增强。

也可以叫做是图像锐化，这个过程正好和图像模糊相对应。

模糊是让梯度值变小，锐化就是让梯度变大。

对应的方法也是响应的算子进行滤波了。

而需要注意的是，锐化用的是高通滤波，模糊是拍态粗低通滤波。

因为边缘信息一般都是频率高的信号。
