条形光源的安装方式,条形光源和面光源的区别

本文目录一览：

• 1、led长条灯怎么安装 6点详细解答
• 2、机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法
• 3、led光源模组怎么装
• 4、led吸顶灯条形光源怎么接
• 5、圆形灯怎么换条形光源模块
• 6、LED轨道灯的安装方式及图解是什么？

led长条灯怎么安装 6点详细解答

　

导语：led长条形灯是目前市场上取代霓虹灯的光条类新产品，安装方便，适用于任何可接近到的地方。Led长条灯可以实现流水渐变、追逐、扫描、显示图像、文字、动画等效果，图像清晰、色彩鲜艳、动感逼真。Led长条灯的防水性能很好，常用于照明指示牌、广告招牌、娱乐场所等装饰照明。那么，如此方便又实惠的长条灯要怎么安装呢，下面小编就来为大家详细的介绍的一下。

LED灯带安装指南

1、室内安装：LED灯带用于室内装饰时，由于不必经受风吹雨打，所以安装就非常简单。以光虹电子生产的LED灯带为例，每款LED灯带的背后都贴 有自粘性3M双面胶，安装时可以直接撕去3M双面胶表面的贴纸，然后把灯条固定在需要安装的地方，用手按平就好了。至于有的地方需要转角或者是长了怎么 办?很简单，LED灯带是以3个LED为一组的串并联方式组成的电路结构，每3颗LED即可以剪断单独使用。

2、户外安装：户外安装由于会经受风吹雨淋，如果采用3M胶固定的话，时间一久就会造成3M胶粘性降低而致使LED灯带脱落，因此户外安装常采用卡槽固定的方式。需要剪切和连接的地方，方法和室内安装一样，只是需要另外配备防水胶，以巩固连接点的防水效果。

3、电源连接方法：LED灯带一般电压为直流12V，因此需要使用开关电源供电，电源的大小根据LED灯带的功率和连接长度来定。如果不希望每条LED灯带都用一个电源来控制，可以购买一个功率比较大的开关电源做总电源，然后把所有的LED灯带输入电源全部并联起来(线材 尺寸不够的话可以另外延长)，统一由总开关电源供电。这样的好处是可以集中控制，不方便的地方是不能实现单个LED灯带的点亮效果和开关控制梁键，具体采用哪 种方式可以由自己去衡量。

4、控制器连接方式：LED跑马灯带和RGB全彩灯带需要使用控制器来实现变幻效果，而每个控制器的控制距离不一样，一般而言，简易控制器的控制距离为10到15米，遥控控制器的控制距离为15到20米，最长可以控制到30米距离。如果LED灯带的连接距离较长，而控制器不能控制那么长的灯带，那么就需要使用功率放大器来进行分接。

5、注意LED灯带的连接距离：一般来说，3528系列的LED灯带，其连接距离最长为20米，5050系列的LED灯 带，最长连接距离为15米。如果腔渣仿超出了这个连接距离，则LED灯带很容易发热，使用过程中会影响LED灯带的使用寿命。因此，安装的时候一定要按照厂家的要求进行安装，切忌让LED灯带过负荷运行。

结语：led灯的运用领域涉及到手机、台灯、家电等日常家电和机械生产方面。LED节能灯作为一种新型的照明光源，以节能、健康、环保及寿命长的显著特点，受到了广大人民的青睐以及国家的大力扶持。Led长条灯属于led灯的一种，它的出现让我们夜晚的城市增添绚丽多姿的色彩，带给我们一种完美的视觉效果。关于led长条灯安装的相关内容小编就介绍到这里了，希望伍纤能帮助到大家。

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：【;wb】，就能免费领取哦~

机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法

1、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

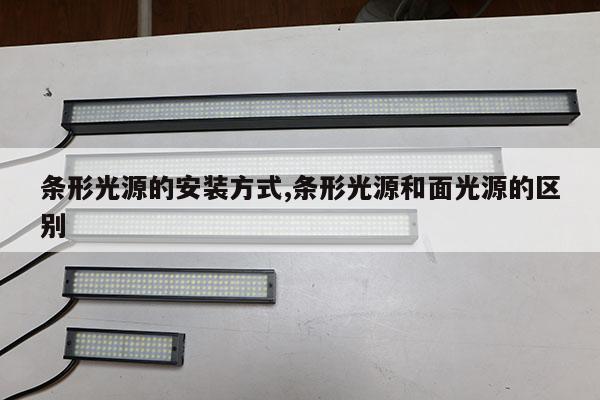

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角扒缺丛照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较扮凳强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应春樱用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

led光源模组怎么装

led光源模组怎么装

led光源模组怎么装，我们都对led灯熟悉的不能再熟悉了，可是对于它的内部构造，光源模组等却毫不知情，因为我们通常都不会去研究这个，那么led光源模组怎么装？

led光源模组怎么装1

Led光源模组安装步骤

1、光源模块数量预算采用等间距排布，在计算机上模拟光源模块分布，初步预算所需光源模块数量。模块间距可视亮度需要在3-150px之间，字的厚度可选择5-325px之间。

2、 计算电源功率，设计配电方案预算的LED光源模块数量×单个光源模块的功率=耗电总功率。建议电源选配要留有余量，按额定功率80%使用。

3、安装LED光源模块A：清洁安装表面 B：用双面不干胶粘在模组底部。C：均匀排布，接好连线。D：装上字槽面板并测度效果。E：最终成品

Led光源模组注意事项

1、LED模块的极性：红色线接电源正级，白色线接电源负极。

2、亚克力透光盖板离LED模块的垂直高度应大于5公分，小于13公分，以避免腔歼在盖板表面产生光斑现象或光暗现象；亚克力板不同材料的透光率及散光性对高度及均匀性有很大影响，需注意选择。

3、工作电压：注意LED模块的电压与开关电源的电压一致性。

4、粘贴牢固：确保贴在灯箱字内的LED模块牢固可靠，必要时用螺丝钉固定。

5、电线长度：电源线长度尽可能短（建议不超3米)，大于等于 18AWG#，超过3米应适当增加线径。

了要注意led光源模组的原理之外，我们还需要多看看led光源模组的安装的注意事项，这样才可以将led光源模组安装的较好。

LED光源分类

二基色荧光粉转换

二基色白光led是利用蓝光led芯片和YAG荧光粉制成的。一般使用的蓝光芯片是InGaN芯片，另外也可以使用A1InGaN芯片。蓝光芯片led配YAG荧光粉方法的优点是：结构简单，成本较低，制作工艺相对简单，而且YAG荧光粉在荧光灯中应用了许多年，工艺比较成伍罩冲熟。

其缺点是，蓝光led效率不够高，到使LED效率较低；荧光粉自身存在能量损耗；荧光粉与封装材料随着时间老化，导致色温漂移和寿命缩短等。

三基色荧光粉转换

在较高效率前提下有效提升led的显色性。得到三基色白光led的最常用办法是，利用紫外光led激发一组可被辐射有效的三基色荧光粉。这种类型的白光led具有高显色性，光色和色温可调，使用高转换效率的荧光粉可以提高led的光效。

不过，紫外LED+三基色荧光粉的方法还存在一定的缺陷，比如荧光粉在转换紫外辐射时效率较低；粉体混合较为困难；封装材料在紫外光照射下容易老化，寿命较短等。

led光源模组怎么装2

一、led一体化光源模组怎么装

安装过程中有两种情况一是带有传统一体化支架的光源模组安装，二是直接安装使用。传统一体化支架在安装前先将镇流器和启辉器去掉，电源线有三支线，两只白线为零线和火线，连接均可量不必区分火线零线之分，中间的黄页为接地线，千万不要接到火线和零线。

串联灯管之间使用无缝接头连接，避免线路老化。直接安装过程中，将两只固定卡夹固定在墙壁或墙顶，再将led灯管扣在卡夹上。

二、led一体化光源模组安装注意事项

1、 安装过程中一定确保灯体稳定，避免不必要的意外。

2、超美一体化光源本身带有驱动，安装前一定要将整流器去掉，以免造成短路现象。

3、光源串联规格：1.2m不可超过4条串联，0.9m不可超过5条串联，0.6m不可超过6条串联。

LED光源模组是什么

LED模组就是把发光二极管按一定规则排列在一起再封装起来，加上一些防水处理组成的产品。LED模组是LED产品中应用比较广的产品，在结构方面和电子方面也存在很大的差异，简单的就是用一个装有LED的线路板和外壳就成了一个LED模组，复杂的就加上一些控制，恒流源和相关的散热处理使LED寿命和发光强度更好。

LED光源模组的应用闷燃

LED光源模组，是结合现代制造技术和照明技术为一体的现代标识产品，主要用于展示广告字体（压克力、吸塑）和标识的夜间效果，它以文字或标识为媒介。

安装在楼宇顶部或墙面，既能表现标识白天效果，又能利用LED作为发光光源，在夜间表现出另外一种效果，再配以LED照明应用控制系统，对文字或标识进行动态视频控制，在一些娱乐气氛较浓的场所，LED光源模组已经成了企业展示自我形象的最重要的选择之一。

LED光源模组的分类

1、按颜色种类可以分为单色、七彩、全彩单点控制三种，单色就是单种颜色的模组，一般有红色、绿色、黄色、白色等等是比较常用的；七彩LED模组就是由七种不同颜色进行变换的模组产品，它色彩更多，更有变化性；全彩LED模组与七彩相比则更丰富，它可以实现全真的`色彩变幻，不仅非常漂亮，而且动感十足，也更能吸引人的眼球。

2、按单颗LED的功率又可以分为小功率（0.3W以下）、中功率（0.3-0.5W）、大功率（1W及以上）三种，大功率的模组比小功率在亮度上更高，而且使用时间也更长，是以后整个LED照明的发展趋势，更具备实用性。

3、按密封性又可以分为防水和不防水两种。防水和不防水的模组主要是看应用环境来区分的，一般防水的LED模组可以运用于户外照明和宣传使用，它不会因为进水而发生问题，更适合恶劣的环境应用，而不防水模组则主要是室内用的比较多。当然，防水的模组比不防水的在价格上也要高一些。

4、按照LED的形状LED模组分为：直插式LED模组，食人鱼LED模组，贴片LED模组。

led吸顶灯条形光源怎么接

分以下几步1、首先断电，否则很危险哦。选好安装地方后，把吸顶灯贴在天花板上最好坐上标记2、用膨胀螺丝在做上标记的那里打孔3、搏散乱把掘哗吸顶灯灯罩和底盘分开，把底盘用螺丝固定在天花板上，用吸顶灯里面的配件螺丝把底盘固定好4、把事先预留好的电线和吸顶灯上面的电线接基档好，如果没有地线的话你随便接上就可以了不分零线火线的5、接好后打开开关，灯亮后就可以把灯罩装上啦希望我的回答对您有所帮助。　

圆形灯怎么换条形光源模块

1、首先就是要把圆形灯的灯罩给取下来，有的灯罩是旋转就可以下来的，只要把卡扣往回扳就可以拿下灯罩、拿下来。

2、然后把上面的插头从灯管上拔下来，取出灯管、将一个型号，一样瓦数的条形光源模块，重新替换一下。

3、最后裤慎再喊纯团把插郑橘头插好，再用卡扣固定好即可。

LED轨道灯的安装方式及图解是什么？

LED轨道灯的安装方式及图解如下：

1.把轨道安装在天花板。

2.把轨道灯装在轨道。

3.灯的底部接头卡与轨道重合，固定好。

有关于LED轨道灯：

LED轨道灯是以LED为发光源的轨道灯，别名:LED导轨灯。它是轨道灯的一种，广做闭泛用于商场(服装店、家具店等品牌专卖店)、汽车展示、珠宝首饰、星级酒店、品牌服装、高档会所、博文物展馆、连锁商场、品牌营业厅、专业橱窗、柜台等重点照明场所尺铅，是替代传统卤钨灯和替换金卤灯的理想光源。随着电子技术的不断发展，市面上新型款式层出不穷，造型各异，灵活多变。

LED轨道灯是以LED为光源，LED光源是冷光源，无辐射，无重金属污染，色彩纯正、发光效率高，低频闪，节能健康。普通金卤轨道灯是以金卤灯为光源，金卤灯的发光原理是重金属元素汞经气化后与两电极发生反应产生光，热量大，辐射大，且在坏掉后必须小心处理，不然可能会污染环境纯困裂(汞元素是重金属元素，有害人体健康。

LED轨道灯典型的一个特点是节能，同样亮度的LED轨道灯和普通金卤轨道灯，LED轨道灯的耗电量仅为普通金卤轨道灯的40%-60%，可见其节电效果。
