条形光源工作原理是什么,条形光源的优缺点

本文目录一览：

• 1、机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法
• 2、机器视觉系统常见的光源有哪些，每种光源适合在什么场合应用
• 3、条形光源和面光源的区别
• 4、条形码扫描器原理是什么？
• 5、条形码的工作原理是什么？
• 6、条形码的工作原理是什么啊?它具体包含了哪些信息?

机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法

1、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

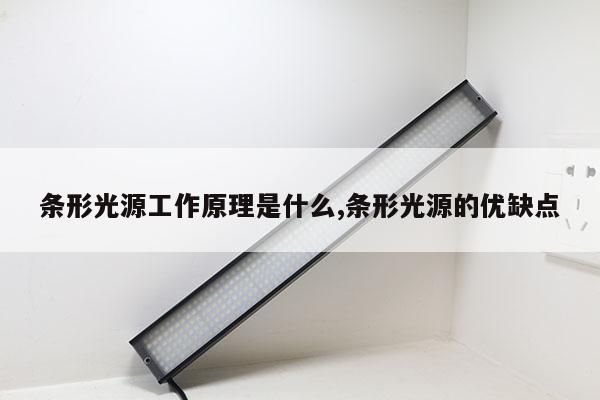

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角扒缺丛照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较扮凳强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应春樱用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

机器视觉系统常见的光源有哪些，每种光源适合在什么场合应用

1、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同如猛高被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较知游强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片渣尺检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

条形光源和面光源的区别

条形光源是阵列组成，面光源是发光模式。

条形光源是由高密度直插式LED阵列组成，适合大幅面尺寸检测带粗渗。条形光源优点是光照均匀度高，亮度高散热好，使用寿命长，产品稳定性高安装简单，角度随意可调，尺寸设计灵活。

面光源是指发光的模式，相对led点光源及普通灯具光源而言，现有面光源如平板光源，led面凳迹光蠢脊源具有出光柔和、不伤眼、省电、光线自然等特点。

条形码扫描器原理是什么？

从系统结构和功能上讲，条码扫描器原理之系统由扫描器系统、信号整形、译码三部分组成。

使用形码扫描器识别条形码时，根据不同颜色的物体，其反射的可见光的波长是不同的。例如白色物体能反射各种波长的可见光，黑色物体则吸收各种波长的可见光，当条形码扫描器光源发出的光经光阑及凸透镜以后，照射到黑白相间的条形码上时，反射光经凸透镜。

在聚焦后，照射到条码扫描器的光电转换器上。于是光电转换器接收到与白条和黑条相应的强弱不同的反射光信号，并转换成相应的电信号输出到条码扫描器的放大整形电路.白条、黑条的宽度不同，相应的磨肆雀电信号持续时间长短也不同.但是，由光电转换器输出的与条形码的条和空相应的电信号一般仅10mV左右，不能直接使用，因而先要将光电转换器输出的电信号送放大器放大.放大后的电信号仍然是一个模拟电信号，为了避免由条形码瞎早中的疵点和污点导致错误信号，在放大电路后需加一整形电路，把模拟信号转换成数字电信号，以便计算机系统能准确判读. 整形电路的脉冲数字信号经译码器译成数字、字符信息.它通过识别雹坦起始、终止字符来判别出条形码符号的码制及扫描方向;通过测量脉冲数字电信号0、1的数目来判别出条和空的数目.

通过测量0、1信号持续的时间来判别条和空的宽度。这样就可以得到被辩读的条形码符号的条和空的数目及相应的宽度和所用码制，根据码制所对应的编码规则，条码扫描器便可将条形符号换成相应的数字、字符信息，通过接口电路送给计算机系统进行数据处理与管理，便完成了条形码辨读的全过程.

条形码是由宽度不同、反射率不同的条和空，按照一定的编码规则(码制)编制成的，用以表达一组数字或字母符号信息的图形标识符.即条形码是一组粗细不同，按照一定的规则安排间距的平行线条图形.常见的条形码是由反射率相差很大的黑条(简称条)和白条(简称空)组成的。

条形码的工作原理是什么？

条形码的租好工作原理：

要将按照一定规则编译出来的条形码转换成有意义的信息，需要经历扫描和译码两个过程。物体的颜色是由其反射光的类型决定的，白色物体能反射各种波长的可见光，黑色物体则弊陆铅吸收各种波长的可见光.

所以当条形码扫描器光源发出的光在条形码上反射后，反射光照射到条码扫描器内部的光电转换器上，光电转换器根据强弱不同的反射光信号，转换成相应的电信号。

条形码技术具有以下几个方面的优点

1、输入速度快：与键盘输入相比，条形码输入的速度是键盘输入的5倍，并且能实现“即时数据输入”。

2、可靠性高：键盘 输入数据出错率为三百分之一，利用光学字符识别技术出错率 为万分之一，而采用条形码技术误码率低于百万分之一。

3、采集信息量大：利用传统的一维条形码一次可采集几十位字符的信息，二维条形码更可以携带数千个字符的信息，并有一定的自悉嫌动纠错能力。

条形码的工作原理是什么啊?它具体包含了哪些信息?

条形码乱碧的工作原理：

要将按照一定规则编译出来的条形码转换成有意义的信息，需要经历扫描和译码两个过程。物体的颜色是由其反射光的类型决定的，白色物体能反射各种波长的可见光，黑色物体则吸收各种波长的可见光.

所以当条形码扫描器光源发出的光在条形码上反射后，反射光照射到条码扫描器顷陪伍内部的光电转换器上，光电转换器根据强弱不同的反射光信号，转换成相应的电信号。

扩展资料：

条形码是经济、实用的一种自动识别技术。条形码技术具有以下几个方面的优点

1、输入速度快：与键盘输入相比，条形码输入的速度是键盘输入的5倍，并且能实现“即时数据输入”。

2、可靠性高：键盘 输入数据出错率为三百分之一，利用光学字符识别技术出错率 为万分之一，而采用条形码技术误码率低于百万分之一。

3、采集信息量大：利用传统的一维条形码一次可采集几十位字符的信息，二维条形码更可以携带数千个字符的信息，并有一定的自动纠错能力。

4、灵活实用：条形码标识既可以作为一种识别手段单独使用，也可以和有关 识别设备 组成一个系统实现自动化识别，还可以和其他控制设备联接起来实现自动化管理。

另外，条形码标签易于雀或制作，对设备和材料没有特殊 要求，识别设备操作 容易，不需要特殊培训，且设备也相对便宜。成本非常低。在零售业领域，因为条码是印刷在商品包装上的，所以其成本几乎为‘零’。

参考资料来源：百度百科——条形码
