ca-dbw5条形光源,条形光源的优缺点

本文目录一览：

• 1、机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法
• 2、ChinaNet-5DbW的,wifi密码？
• 3、关于光源和光功率计的问题
• 4、光纤口光源强度可以调整吗?

机器视觉中所用到的同轴光源和其它光源的优缺点，以及使用方法

1、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

2、背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

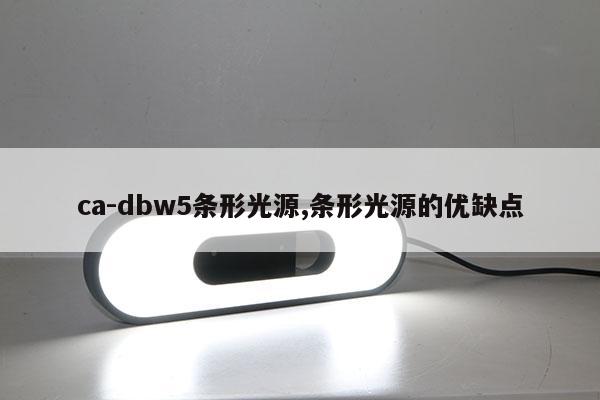

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

4、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角扒缺丛照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查

5、AOI专用光源

不同角度的三色光照明，照射凸显焊锡三维信息；外加漫射板导光，减少反光；不同角度组合；应用领域:用于电路板焊锡检测。

6、球积分光源

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较扮凳强的物体表面检测。

7、线形光源

超高亮度，采用柱面透镜聚光，适用于各种流水线连续检测场合。应用领域:阵相机照明专用，AOI专用。

8、点光源

大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

9、组合条形光源

四边配置条形光，每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。应春樱用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。

10、对位光源

对位速度快；视场大；精度高；体积小，便于检测集成；亮度高，可选配辅助环形光源。应用领域:VA系列光源是全自动电路板印刷机对位的专用光源。

想了解更多机器视觉光源产品及相关内容可登录：网页链接

ChinaNet-5DbW的,wifi密码？

这个密码一般是自己设置的，如果有迅搭初始密码的一般贴在路由器背面，密码不是固定的，只能看路由器差昌毁虚备上面自己贴的是多少

关于光源和光功率计的问题

在无线通信行业，经常会涉及到dB，dBi, dBd, dBc，dBm，dBw的问题，其定义如下：

1、dB

dB是一个表征相对值的值，纯粹的比值，只表示两个量的相对大小关系，没有单位，当考虑甲的功率相比于乙功率大或小多少个dB时，按下面计算公式：10log（甲功率/乙功率），如果采用两者的电压比计算，要用20log（甲电压/乙电压）。

[例] 甲功率比乙功率大一倍，那么10lg（甲功率/乙功率）=10lg2=3dB。也就是说，甲的春贺功率比乙的功率大3 dB。反之，如果甲的功率是乙的功率的一半，则甲的功率比乙的功率小3 dB。

2、dBi 和dBd

dBi和dBd是表示天线功率增益的量，两者都是一个相对值，但参考基准不一样。dBi的参考基准为全方向性天线，dBd的参考基准为偶极子，所以两者略有不同。一般认为，表示同一个增益，用dBi表示出来比用dBd表示出来要大察神2.15。

[例] 对于一面增益为16dBd的天线，其增益折算成单位为dBi时，则为18.15dBi（一般忽略小数位，为18dBi）。

[例] 0dBd=2.15dBi。

3、dBc

dBc也是一个表示功率相对值的单位，与dB的计算方法完全一样。一般来说，dBc 是相对于载波（Carrier）功率而言，在许多情况下，用来度量与载波功率的相对值，如用来度量干扰（同频干扰、互调干扰、交调干扰、带外干扰等）以及耦合、杂散等的相对量值。 在采用dBc的地方，原则上也可以使用dB替代。

4、dBm

dBm是一个表示功率绝对值的值（也可以认为是以1mW功率为基准的一个比值），计算公式为：10log（功率值/1mw）。

[例] 如果功率P为1mw，折算为dBm后为0dBm。

[例] 对于40W的功率，按dBm单位进行折算后的值应为：

10log（40W/1mw)=10log（40000）=10log4+10log10000=46dBm。

5、dBw

与dBm一样，dBw是败森亏一个表示功率绝对值的单位（也可以认为是以1W功率为基准的一个比值），计算公式为：10log（功率值/1w）。dBw与dBm之间的换算关系为：0 dBw = 10log1 W = 10log1000 mw = 30 dBm。

[例] 如果功率P为1w，折算为dBw后为0dBw。

总之，dB，dBi, dBd, dBc是两个量之间的比值，表示两个量间的相对大小，而dBm、dBw则是表示功率绝对大小的值。在dB，dBm，dBw计算中，要注意基本概念，用一个dBm（或dBw）减另外一个dBm（dBw）时，得到的结果是dB，如：30dBm - 0dBm = 30dB。

一般来讲，在工程中，dBm（或dBw）和dBm（或dBw）之间只有加减，没有乘除。而用得最多的是减法：dBm 减 dBm 实际上是两个功率相除，信号功率和噪声功率相除就是信噪比（SNR）。dBm 加 dBm 实际上是两个功率相乘。

光纤口光源强度可以调整吗?

光纤口光源强度是不可以调整的。

光纤的分类光纤是光导纤维但光通信系统中常常将 Optical Fibe（光纤）又简化为 Fiber，例如：光纤放大器（Fiber Amplifier）或光纤干线等等。有人忽略了Fiber虽有纤维的含义，但在光系统中却是指光纤而言的。因此，有些光产品的说明中，把fiber直译成“纤维”，显然是不可取的。光纤实际是指由透明材料作成的纤芯和在它周围采用比纤芯的折射率稍低的材料作成的包层所被覆，并将射入纤芯的光信号，经包层界面反射，使光信号在纤芯中传播前进的媒体。

光纤的种类很多，根据用途不同，所需要的功能和性能也有所差异。但对于有线电视和通信用的光纤，其设计和制造的原则基本相同，诸如：①损耗小；②有一定带宽且色散小；③接线容易；④易于成统；⑤可靠性高；⑥制造比较简单；⑦价廉等。光纤的分类主要是从工作波长、折射率分布、传输模式、原材料和制造方法上作一归纳的，兹将各种分类举例如下。工作波长：紫外光纤、可观光纤、近红外光纤、红外光纤0.85pm、1.3pm、1.55pm。折射率分布：阶跃型、近阶跃型、渐变型、其它如三角型、W型、凹陷型等。传输模式：单模光纤（含偏振保持光纤、非偏振保持光纤）、多模光纤。原材料：石英玻璃、多成分玻璃、塑料、复合材料（如塑料包层、液体纤芯等）、红外材料等。按被覆材料还可分为无机材料（碳森槐缓等）、金属材料（铜、镍等）和塑料等。制造方法：预塑有汽相轴向沉积（VAD）、化学汽明凳相沉积（CVD）等，拉丝法有管律法（Rod intube）和双坩锅法等。

石英光纤是以二氧化硅为主要原料，并按不同的掺杂量，来控制纤芯和包层的折射率分布的光此模纤。石英（玻璃）系列光纤，具有低耗、宽带的特点，现在已广泛应用于有线电视和通信系统。
