深圳条形光源种类,条形光源图片

本文目录一览：

• 1、天然光源和人造光源的分类依据
• 2、线条灯有哪些种类？
• 3、光源有哪些分类
• 4、OPT机器视觉光源的机器视觉光源分类

天然光源和人造光源的分类依据

太阳等恒星都是天然光源，白炽灯.水银灯.荧光灯和蜡烛等是人造光源。

光源可以分为自然光源（天然光源）和人造光源。太阳、打开的电灯、燃烧着的蜡烛等都是光源。光源是什么光源有哪些分类光源类型从视觉划分。

1.环形光源：提供不同照慎隐射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影。

2.背光源：用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红毁孝纤纤仿蓝多用背光源。

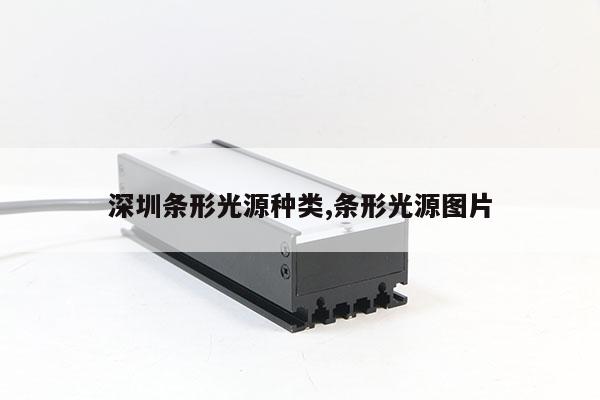

3.条形光源：是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域：金属表面检查，图像扫描，表面。

4.同轴光源：可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。

线条灯有哪些种类？

LED线条灯的类型：

 1.柔性LED线条灯：这种LED线条灯非常柔软，可以随意弯曲、折叠，塑造成各种造型，做成文字或图案都可以。常被用在建造物、庭院、途径、花园、地誉卖简层、桥梁、公共汽车、湖泊、水底、家俱、粉牌、标志、海报等物体上，其装饰效果。 

.硬性led灯条：硬性LED线条灯的组装线路板是PCB硬板，它庆裤缺点是柔软性不强，不能任意塑形，但是更容易安装和固定。它使用的LED光源是贴片LED，正面和测量都可以安装。 

3.硬灯条用配缺贴片LED的有18颗LED、24颗LED、30颗LED、36颗LED、40颗LED等好多种规格;用直插LED的有18颗、24颗、36颗、48颗等不同规格，有正面的也有侧面的

光源有哪些分类

问题一：什么是光源？光源有哪些分类？各举两个例。 我们把自己能发光且正在发光的物体叫做光源。太阳、打开的电灯、燃烧着的蜡烛等都是光源。

光源（物理学术语）_百度百科 baike.baidu/...414S#5

问题二：光源的种类及灯具的形式有哪些？ 常用的电光源有两大类：一类是热辐射光源，如白炽灯；另一类是气体放电光源，如荧光灯、高低压钠灯等。灯具的主要形式有：① 开启型：光源与外界空间直接接触；② 闭合型：用透光罩将光源包合起来，但内外空气仍能自由流通型握；③ 封闭型：光源用透光罩包合起来，透光罩固定处加以般封闭，与外界隔绝比较可靠，但内外空气仍可有限流通；④ 密闭型：光源用透光罩包合起来，透光罩固定处严密封闭，与外界隔绝相当可靠，内外空气不能流通；⑤ 防爆型：光源用透光罩包合起来，透光罩本身及其固定处和灯具外壳均能承受要求的压力，能安全使用在有爆炸危险性的场所。

问题三：什么是标准光源，分别有哪些种类？ 分别应用于什么场合？ 100分 标准光源是指模拟各种环境光线下的人造光源，让生产工厂或实验室非现场也能获得与这些特定环境下的光源基本一致的照明效果。标准光源通常安装在标准光源箱内，主要用于检测物品的颜色偏差。英文名：Standard Light Sources。

国际照明委员会（mission International l'éclairage，简称CIE）制定的作为测光基准的国际标准光源。

A光源 2854K 钨丝灯光标准

B光源 4870K 带黄色的直射日光标准

C光源 6740K 日光标准

注：B、C光源是在A光源上加戴维斯-吉布逊（DG）滤光镜进行变换调节而制定的。

人造的标准光源主要有如下10种类型：

标准光源灯光效果

模拟蓝天日光――D65光源 色温：6500K

模拟北方平均太阳光――D75光源 色温：7500K

模拟太阳光――D50光源 色温：5000K

模拟欧洲商店灯光――TL84光源 色温：4000K

模拟美国商店灯光――CWF光源 色温：4100K

模拟另一种美国商店灯光――U30光源 色温：3000K

模拟指定的商店灯光――U35光源 色温：掘梁3500K

模拟家庭酒店暖色灯光――F灯 色温：2700K

模拟展示厅射灯――Inca灯 色温：2856K

模拟水平日光――Horizon 色温：2300K

可全天候的应用于印刷、制漆、油墨、塑料、印染等各行各业涉及色彩观察与配色比对之作业场合。

问题四：什么是光源类型？ 光源类型主要有三种：冷阴极荧光灯、RGB三色发光二极管（即LED），而少部分扫描仪采用了卤素灯光源。

背光源的分类：背光源目前按光源类型主要有EL、CCFL及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式（底背光式）。以下是它们的简单介绍。

1、边光式。即将线形或点状光源设置在经过特殊设计的导光板的侧边做成的背光源。根据实际使用的需要，又可做成双边式，甚至三边式。边光式背光一般可做的很薄，但光源的光利用率较小，且越薄利用率越小，最大约50%.其技术核心是导光板的设计和制作。边光式最常用的有LED灯背光和CCFL背光。伟志LED边光式背光源有WU、WH、WN类为单边式，WL、WJ、WK、WB类为双边式。随着LCD模组不断向更亮、更轻、更薄方向发展，侧光式CCFL式背光源成为目前背光源发展的主流。WQ类产品为伟志CCFL边光式背光源。

1）、LED灯背光。LED灯又称发光二极管，比起其它光源，单个LED灯的功耗是最小的。从蓝到红，LED灯有很多种颜色，常用的如”表一“和”表二“;另外还有一种特殊的颜色是白色，”表三“给出了其常用的色度范围。在各种颜色里，可大致分为高亮和低亮的两种：基本上，

”表一“里是属于低亮的（虽然琥珀色、橙色和红色里也有稍高亮的），”表二“

和”表三“里是属于高亮的。由于白色是混合色，无可标识的波长值，因此，以其在色度图上的坐标值来表示。

们自定义为”冷白色“和”暖白色“两种。在各种颜色里，都存在颜色偏差的问题，其中蓝色和白色表现的较为明显，尤其是白色，现在LED的供应商也无法对其进行有效的控制。

2）、CCFL背光。此种背光的最大卜散庆优点是亮度高，所以面积较大的黑白负相、蓝模负相和彩色液晶显示器件基本上都采用它。理论上，它可以根据三基色的配色原理做出各种颜色。其缺点是功耗较大，还需逆变电路驱动，而且工作温度较窄，为0~60度之间，而LED等其它的背光源都可达到-20~70之间。

2、底背光式。是一个有一定结构的平板式的面光源，可以是一个连续均匀的面光源，如EL或平板荧光灯；也可以是一个由较多的点光源构成，如点阵LED或白炽灯背光源等。常用的是LED点阵和EL背光。

1）

EL背光。即电致发光，是靠荧光粉在交变电场激发下的本征发光而发光的冷光源。其最大的优点是薄，可以做到0.2~0.6mm的厚度。缺点是亮度低，寿命短（一般为3000~5000小时），需逆变驱动，还会受电路的干扰而出现闪烁、噪声等不良。EL的驱动有逆变器、Driver

IC驱动两种。因为目前Driver

IC的频率和负载输出电压达不到EL的典型条件（400Hz、AC100V），所以亮度较逆变器驱动更为低。最近也陆续有白光（全色）EL和LCD背光源出来。但由于亮度较暗其基本上用于4英寸以下小尺寸液晶显示。如：手机、PDA、游戏机等。全色（白光）、大尺寸亮度背光源，现在主流仍然是用CCFL做光源。伟志目前没有开发EL背光源。

2）LED底背光。优点是亮度好，均匀性好。缺点是厚度较大（大于4.0mm），使用的LED数量较多，发热现象明显。一般采用低亮的颜色进行设计，而高亮的颜色由于成本高基本上不考虑。WA类产品为伟志底背光源。

问题五：照明光源类型有哪些 照明光源种类及特点 基本分为1.点光源，例如射灯，聚光灯。2，泛光源，例如吸顶灯，吊灯，光管。3，线光源，例如走珠灯，LED灯等。

热辐射光源

利用物体通电加热至高温时辐射发光原理制成。这类灯结构简单，使用方便，在灯泡额定电压与电源电压相同的情况下即可使用。

气体放电光源

利用电流通过气体时发光的原理制成。这类灯发光效率高，寿命长，光色品种多。

半导体光源

包括荧光粉在电场作用下发光，或者是半导体p-n结发光。这类灯仅用于需要特殊照明的场所。

问题六：光源有哪些类型？ 1、二基色荧光粉转换白光LED光源 二基色白光LED是利用蓝光LED芯片和YAG荧光粉制成的。一般使用的蓝光芯片是InGaN芯片，另外也可以使用A1InGaN芯片。蓝光芯片LED配YAG荧光粉方法的优点是：结构简单，成本较低，制作工艺相对简单，而且YAG荧光粉在荧光灯中应用了许多年，工艺比较成熟。其缺点是，蓝光LED效率不够高，到使LED效率较低；荧光粉自身存在能量损耗；荧光粉与封装材料随着时间老化，导致色温漂移和寿命缩短等。 2、三基色荧光粉转换白光LED光源 在较高效率前提下有效提升LED的显色性。得到三基色白光LED的最常用办法是，利用紫外光LED激发一组可被辐射有效的三基色荧光粉。这种类型的白光LED具有高显色性，光色和色温可调，使用高转换效率的荧光粉可以提高LED的光效。不过，紫外LED+三基色荧光粉的方法还存在一定的缺陷，比如荧光粉在转换紫外辐射时效率较低;粉体混合较为困难；封装材料在紫外光照射下容易老化，寿命较短等。 3、多芯片白光LED光源 将红、绿、蓝三色LED芯片封装在一起，将它们发出的光混合在一起，也可以得到白光。这种类型的白光LED光源，称为多芯片白光LED光源。与荧光粉转换白光LED相比，这种类型LED的好处是避免了荧光粉在光转换过程中的能量损耗，可以得到较高的光效；而且可以分开控制不同光色LED的光强，达到全彩变色效果，并可通过LED的波长和强度的选择得到较好的显色性。此方法弊端在于，不同光色的LED芯片的半导体材质相差很大，量子效率不同，光色随驱动电流和温度变化不一致，随时间的衰减速度也不同。为了保持颜色的稳定性，需要对3种颜色的LED分别加反馈电路进行补偿和调节，这就使得电路过于复杂。另外，散热也是困扰多芯片白光LED光源的主要问题。

问题七：光源和灯具是什么意思?怎么分类?哪些是属于光源?哪些是属于灯具类的 光源就是灯泡，灯具是用来安装相关配件，包括光源的装置。这两个是完全不同的东西。

区分光源主要有几点：种类，功率，形状等。

如：白炽灯，节能灯，HID灯，无极灯等。

灯具的参数主要有：用途（室内/室外），款式，材质，大小。

如：日光灯具，室骇格栅灯，室内筒灯，室外投光灯，室外路灯，等等。

有时，同一种灯具可以适用不同的光源。

OPT机器视觉光源的机器视觉光源分类

OPT机器视觉光源共有25大系列

1、 环形光源（OPT-RI系列）

特点：环形光源提供不同角度照射，能突出物体的三维信息，有效解决对角照射阴影问题。高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；可选配漫射板导光，光线迅陵均匀扩散。

应用：PCB基板检测；IC元件检测；显微镜照明；液晶校正；塑胶容器检测；集成电路印字检测；通用外观检测。

2、 条形光源（OPT-LI系列）

特点：条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。

应用：金属、玻璃等表面检查；表面裂缝检测；LCD面板检测；线阵相机照明；图像扫描。

3、 高均匀条形光源（OPT-LIT系列）

特点：高密度贴片LED，高亮度，高散射漫射板，均匀性好；良好的散热设计确保产品稳定性和寿命；安装简单、角度随意可调；尺寸设计灵活；颜色多样可选，可定制多色混合、多类型排布非标产品。

应用：电子元件识别与检测；服装纺织；印刷品质量检测；家用电器外壳检测；圆柱体表面缺陷检测；食品包装检测；灯箱照明；替代荧光灯。

4、 条形组合光源（OPT-LIM系列）

特点：四边配置条形光,每边照明独立可控；可根据被测物要求调整所需照明角度，适用性广。

应用：PCB基板检测，IC元件检测；显微镜照明，包装条码照明；二次元影像测量。

5、 同轴光源（OPT-CO系列）

特点：高密度排列LED，亮度大幅提高；独特的散热结构，延长寿命，提高稳定性；高级镀膜分光镜，减少光损失；成像清晰，亮度均匀。

应用：此系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测；芯片和硅晶片的破损检测，Mark点定位；包装条码识别。

6、 底部背光源（OPT-FL系列）

特点：用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台；红白两用背碰游光源、红蓝多用背光源，能调配出不同的颜色，满足不同被测物多色要求。

应用：机械零件尺寸的测量；电子元件、IC的引脚、端子连接器检测；胶片污点检测；透明物体划痕检测等。

7、 侧部背光源（OPT-FLC系列）

特点：多次散射发光，局部和整体均匀性都很好；尺寸定制灵活，可以做到较大面积；超薄设计，最薄产品可做到6mm。

应用：大面积电路板电子器件检测与识别；透视尺寸测量；LCD坏点检测。

8、 平行背光源（OPT-FP系列）

特点：采用精确光路设计，出射光接近理想平行光，整体结构紧凑。

应用：可以作为背光源用于高精度尺寸测量，也可配合同轴光学系统，用于检测光滑平整表面的细小划伤、碰伤等缺陷。

9、 线形光源（OPT-LS系列）

特点：超高亮度；采用柱面透镜聚光；适用于各种流水连续检测场合。

应用：线阵相机照明专用；AOI检测；镀膜、玻璃表面破损、内部杂质检则。

10、 线形同轴光源（OPT-LSC系列）

特点：大功率LED，高亮度，保证高度检测的需要；独特分光镜结构，减少光损失；适用于各种流水线连续检测场合。

应用：线阵相机照明专用；薄膜、玻璃表面破损、内部杂质检测；高速印刷质量检测。

11、 点光源（OPT-PI系列）

特点：大功率LED,体积小,发光强度高； 光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。

应用：配合远心镜头使用；用于芯片检测，Mark点定位；晶片及液晶玻璃底基校正。

12、 球积分光源（OPT-RID系列）

特点：具有球积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图象的照度十分均匀；红、白、蓝、绿、黄等多种颜色可选；可调制出任何颜色。

应用：适合于曲面，表面凹凸不平的工件检测；适合于表面反光较强的物体表面检测；包装检测；适用于外形相同颜色不同的工件。

13、 平面无影光源（OPT-FC系列）

特点：散射发光，均匀性良好；同时具备无影亩吵戚光和同轴光效果；轻巧、紧凑、便于安装、节省空间。

应用：食品、烟草、日化用品包装检测；电器外壳、零件检测与测量；高反光、不平整表面字符、图形检测、测量与识别等。

14、 无影照射RIH系列（OPT-RIH系列）

特点：实现了四有无影照射效果，不同的工作距离能形成不同的光照环境，可以针对不同的检测类型使用。

应用：主要应用于表面碰伤、划伤等缺陷，印刷字符、标志、条码、指纹、图文识别等，大多针对幅面较大的矩形目标和幅面较小的不规则目标使用，也可替代普通环形光实现更高均匀性有。

15、 无影照射RIF系列（OPT-RIF系列）

特点：实现了圆形无影照射效果，不同的工作高度能形成不同的光0照环境，可以针对不同的检测类型使用。

应用：主要应用于表面碰伤、划伤等缺陷，印刷字符、标志、条码、指纹、图文识别等，大多针对幅面较大的圆形目标和幅面较小的不规则目标使用，也可替代普通环形光实现更高均匀性照明。

16、 无影照射RIE系列（OPT-RIE系列）

特点：采用设计独特的漫射板，将光线经过反射和散射形成双向、高均匀的圆对称光场，可以将物体表面细微差异造成的干扰过滤掉，凸显坡度急剧变化特征。

应用：主要应用于金属器件边缘定位、尺寸测量、碰伤检测等，也可替代普通环形光实现更高均匀性照明。

17、 无影照射RIW系列（OPT-RIW系列）

特点：采用设计独特的漫射板，将光线经过多次反射，形成多方向、高度均匀的圆对称光场，可以将物体表面不同坡面都照射均匀。

应用：主要应用于电子配件维修、回收返修、器件安装定位、表面字符图案识别和尺寸检测等，也可替代普通环形光实现更高均匀性照明。

18、 无影照射RIU系列（OPT-RIU系列）

特点：采用特制漫射板将光散射到不同方向，形成渐变球状分布，使得整个球面目标不同坡度的反光强度都比较一致，过滤局部反光干扰。

应用：主要应用于电子器件、玻璃制品、冲压金属件、注塑塑料件等反光表面的字符、图案检测与识别等，也可替代普通环形光实现更高均匀性照明。

19、 平行集光光源（OPT-PL系列）

特点：采用大功率LED结合独特散热结构，确保光源有足够的亮度，整体上利用透镜将通过散射板的光线汇聚起来形成均匀的光束，光线方向性好，接近平行光，可以保持在比较远的距离，光线都比较集中，可以作为背光或远距离打光的光源。

应用：远距离集束光源，实现不同距离下的聚光照明。

20、 对位专用光源（OPT-VA系列）

特点：对位精度高；体积小，集成度高；摄像机接口可选；放大倍数可选。

应用：上下两工件对准专用，如全自动印刷机、COG等。

21、 AOI专用光源（OPT-RIA系列）

特点：RIA系列光源专用于电路板焊锡检测；不同角度三色照明，凸显焊锡三维信息，层次清晰；漫射板导光，光线均匀，减少反光；红、蓝、绿、三色搭配，其它多种颜色可选。

应用：AOI专用光源。

22、 大功率系列光源

特点：原材料为超大功率LED，高密度排布，亮度超过一般光源三倍以上；散热设计好，发光稳定，寿命长；设计制作灵活，形态多样；尺寸和发光方向可根据客户要求定制。

应用：远距离照明；高速流水线照明；大面积照明。

23、 光纤点光源（OPT-QG15）

特点：采用德国原装大功率LED灯芯,寿命约为卤素光源的20倍；亮度控制采用恒流控制方式；一体化

机箱，内置100-240VAC电源；功耗为25W，亮度相当于150W卤素光。

应用：原使用卤素灯+光纤的应用都可以直接替代；医疗照明；半导体设备；电子器件设备；显微镜操作；一般工业照明。

24、 红外光源

特点：真空波长：850nm，940nm

应用：医学（血管网识别、眼球定位）；包装（可以透过塑料包装）；服装、纺织；制药；电子、半导体；LCD、OLED。

25、 紫外光源

特点：真空波长：365nm，385nm

应用：验钞；荧光特质检测；荧光字符、条码、二维码识别；玻璃微小缺陷检测；光化学效应（只能用于抽检）；产品外壳微小划伤、碰伤等缺陷检测。
