机器视觉常用光源的特性及原理

返回列表 来源:admin 浏览:629 发布日期:2019-08-09【

  1、LED同轴光源


  同轴光源特性:LED灯有体积小、能耗小、热量低、亮度高、寿命长、环保及坚固耐用等多种优越性能,是目前较为理想的光源选择,LED同轴光源基于LED灯的基本性质,经加工设计后,发出的光线平行垂直照射,均匀,适用于反射度极高的金属表面以及玻璃等,能够清晰的反映出凹凸物体的表面图像。

  照明原理:在同轴光源里面安装一块45度半透半反玻璃。将高亮度,高密度的LED阵列排列在线路板上,形成一个面光源,面光源发出的光线经过透镜之后,照射到半透半反玻璃上,光线先通过全反射垂直照到被测物体上,从被测物体上反射的光线垂直向上穿过半透半反玻璃,进入摄像头。这样就既消除了反光,又避免了图像中产生摄像头的倒影。物体所呈现出清晰的图像,并被相机捕获,用于进一步的分析和处理。

  2、LED条形光源


  基本特性:将高密度LED阵列放置在紧凑的,成直角且可倾斜的矩形照明单元中。LED条形光源可提供斜射照明,亮度高。它的调试灵活性较大。LED条形光源的低角度照射是检测金属表面边缘和突出印刷、破损的理想照明。

  照明原理:将LED以高密度排列在单个条形平面电路板上。根据其设计特点,条形光源的安装角度可以进行调试,并且可以以任意角度照射在被测物体表面,光线的角度和方向可以完全改变所获取的图像。

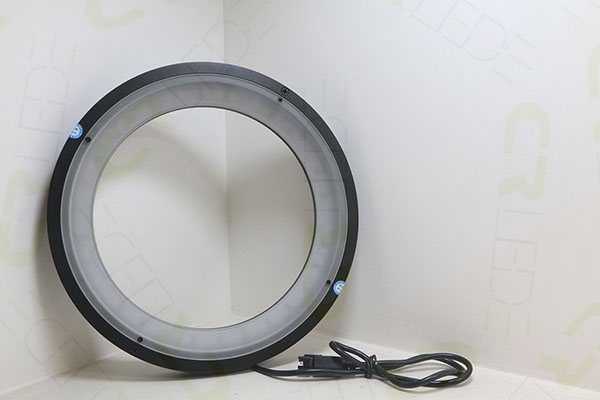

  3、LED环形光源


  基本原理:低角度方式照明采用LED 环形光源。低角度方式下, 光源以接近 180 度角照明物体, 容易突出被检测物体的边缘和高度变化。适合被测物体边缘检测和表面光滑物体的划痕检测。
