工业视觉缺陷检测光源

返回列表 来源:admin 浏览:42 发布日期:2022-11-18【
工业视觉缺陷检测光源

  工业视觉缺陷检测光源

  在工业检测系统中选择好的光源,可以大大降低图像识别算法处理的难度,提高视觉系统的定位和测量精度,从而提高视觉系统的稳定性和综合性能。即光源的选择直接影响目测的成败。那么我们就来说说工业生产视觉检测中常用的几种光源。

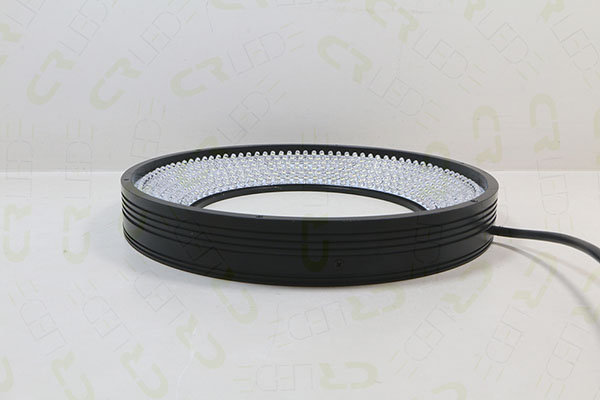

  1.环形光源

  环形光源提供不同的照明方向和不同的颜色组合,可以突出产品的三维数据。高密度LED阵列,高亮度;多种紧凑设计,节省安装空间;解决对角线光照阴影问题;扩散板可以用来引导光线,光线均匀扩散。

  主要用途:PCB基板视觉检测、IC元件视觉检测、显微镜照明、液晶校准、塑料容器视觉检测、集成电路印刷检测。

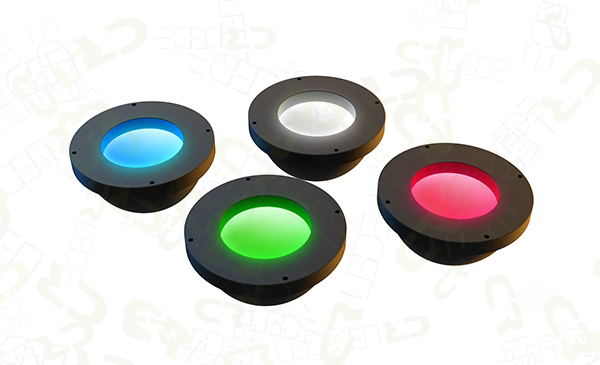

  2.圆顶无影光源

  led高密度排列在圆形电路板上,通过特殊涂层的反射,整个图像的光照非常均匀。适合表面起伏、有光泽的被测物体,即使是弯曲的金属表面也能均匀照射。

  主要应用有:包装袋表面检测、曲面和不平表面工件检测、强反射物体表面检测等。

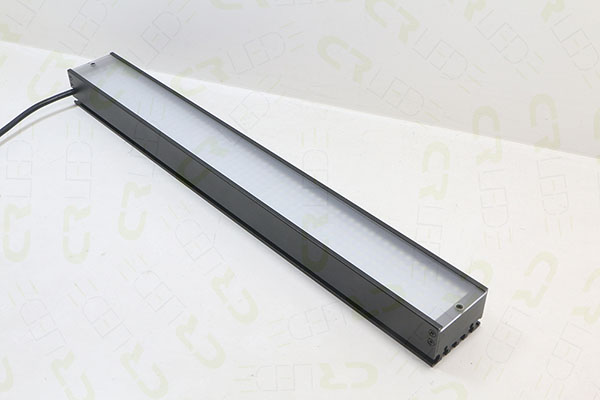

  3.条形光源

  对于方形结构较大的被测物体,用条形光源;颜色可根据需要搭配,自由组合;灯光方向和安装可自由调节。

  主要应用:金属表面检测、图像扫描、表面裂纹视觉检测、液晶面板视觉检测等。

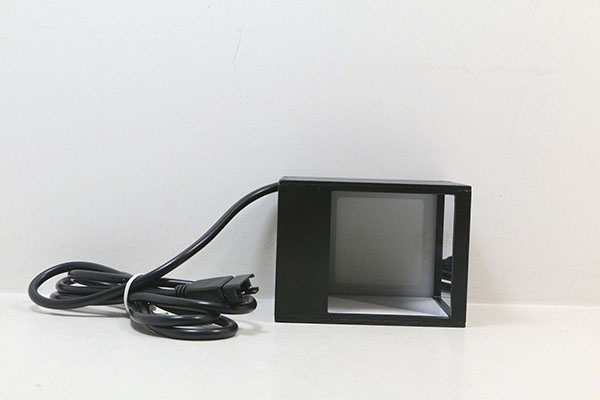

  4.同轴光源

  同轴光源可以解决产品表面不平整造成的阴影,从而减少干扰;选择部分分光镜设计,减少光损失,提高成像清晰度,均匀照射产品表面。

  主要用途:系列光源适用于金属材料、玻璃、薄膜、芯片等反射率高的产品表面划痕的目视检查。、目视检查芯片和硅片的损伤、标志点定位、识别封装条形码。


  5.AOI特殊光源

  不同方向的三色光照射,突出焊锡的三维数据;增加扩散板,引导光线,减少反射;不同方向匹配;

  主要用途:主要用于电路板焊锡的目视检查。

  6.四面可调光源

  根据被测对象的要求,各照射面的照射角度和亮度可独立调节,通用性好,适用于多种场合。

  主要应用:焊锡检测、包装破损检测、标签检测、条形码识别、球形物体检测、产品定位识别。

  7.线性光源

  超亮、柱面透镜用于聚光,主要用于各种自动化生产线中的连续目视检查。

  主要用途:阵列相机照明,AOI。

  8.面光源

  利用高密度LED阵列面提供高强度背光照明,可以突出产品的外观轮廓特征,特别是主要用作显微镜的载物台。红白两用背光和红蓝多用背光可以混合不同颜色,满足不同测试对象的多色需求。

  主要应用:机械零件尺寸的测量,电子元件和集成电路的目视检查,薄膜污渍的目视检查,透明产品划痕的目视检查等。
